    • Поиск неисправностей по кодам DTC: B2631

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B2631:
     Неисправность правого заднего датчика заднего хода
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B2631 имеется на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Замените правый задний датчик заднего хода и левый задний датчик заднего хода.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B2631 имеется на экране?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Замените правый задний датчик заднего хода.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 6Р от правого заднего датчика заднего хода.
    1. Включите зажигание, повернув ключ в положение ON (II).

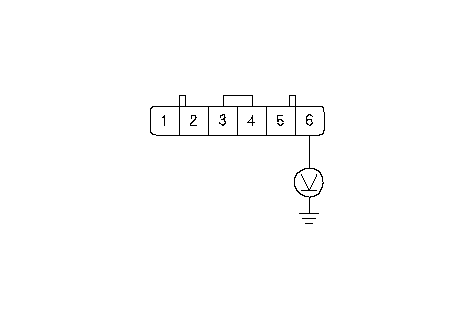

    1. Измерьте напряжение между клеммой № 6 6Р разъема правого заднего датчика заднего хода и "массой" кузова.
    Напряжение примерно равно 8 В?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 6Р от левого заднего датчика заднего хода.

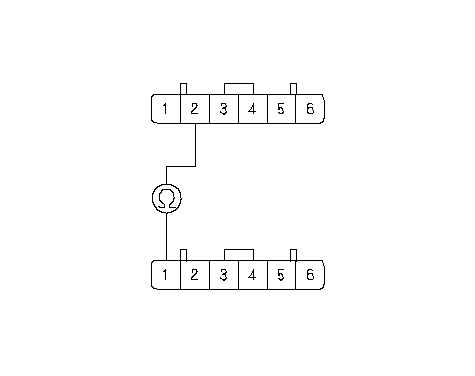

    1. Проверьте непрерывность соединения между клеммой № 2 разъема 6Р правого заднего датчика заднего хода и клеммой № 1 разъема 6Р левого заднего датчика заднего хода.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Устраните разрыв в проводе.■

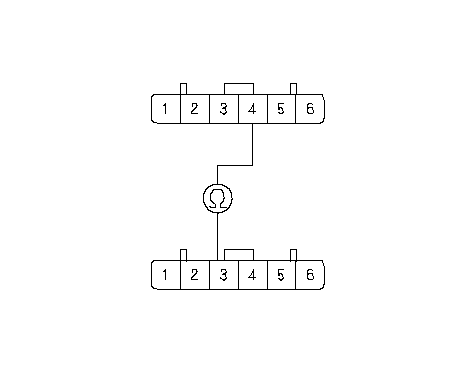

    1. Проверьте непрерывность соединения между клеммой № 4 разъема 6Р правого заднего датчика заднего хода и клеммой № 3 разъема 6Р левого заднего датчика заднего хода.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Коды DTC B2629, B2630 или B2632 выводятся на экран?
    ДА -
    Проведите диагностику по кодам неисправности DTC.■
    НЕТ -
    Замените блок управления парковочным датчиком и датчиком включения заднего хода .■
    1. Измерьте напряжение между клеммой № 6 6Р разъема правого заднего датчика заднего хода и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните короткое замыкание на силовой провод.■
    НЕТ -
    Устраните разрыв в проводе.■
