    • Поиск неисправностей по кодам DTC: B2626

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B2626:
     Неисправность левого переднего центрального датчика парковки
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B2626 имеется на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Замените левый передний центральный датчик парковки и левый передний угловой датчик парковки.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B2626 имеется на экране?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Замените левый передний центральный датчик парковки.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 6Р от левого переднего центрального датчика парковки.
    1. Включите зажигание, повернув ключ в положение ON (II).

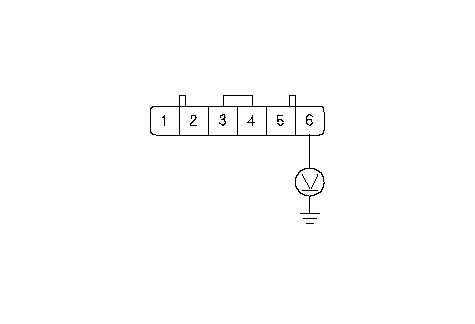

    1. Измерьте напряжение между клеммой № 6 6Р разъема левого переднего центрального датчика парковки и "массой" кузова.
    Напряжение примерно равно 8 В?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 6Р от левого переднего углового датчика парковки.

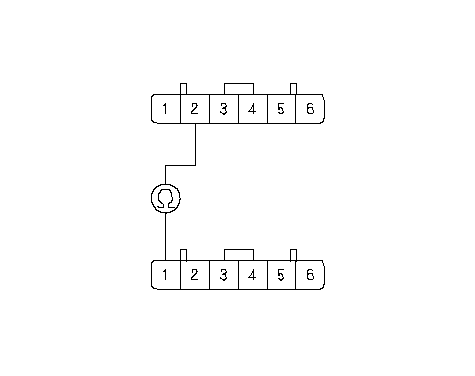

    1. Проверьте непрерывность соединения между клеммой № 2 разъема 6Р левого переднего центрального датчика парковки и клеммой № 1 разъема 6Р левого переднего углового датчика парковки.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Устраните разрыв в проводе.■

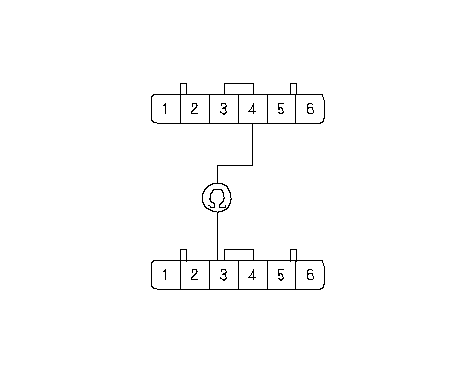

    1. Проверьте непрерывность соединения между клеммой № 4 разъема 6Р левого переднего центрального датчика парковки и клеммой № 3 разъема 6Р левого переднего углового датчика парковки.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B2625 или B2628 выведен на дисплей?
    ДА -
    Проведите диагностику по кодам неисправности DTC.■
    НЕТ -
    Замените блок управления парковочным датчиком и датчиком включения заднего хода .■

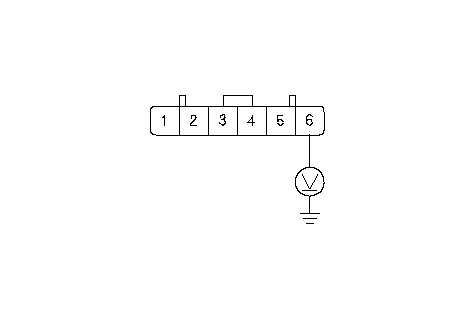

    1. Измерьте напряжение между клеммой № 6 6Р разъема левого переднего центрального датчика парковки и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните короткое замыкание на силовой провод.■
    НЕТ -
    Устраните разрыв в проводе.■
