    • Поиск неисправностей по кодам DTC: B2625

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B2625:
     Неисправность левого переднего углового датчика парковки
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B2625 имеется на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Замените левый передний угловой датчик парковки и левый передний центральный датчик парковки.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B2625 имеется на экране?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Замените левый передний угловой датчик парковки.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 6Р от левого переднего углового датчика парковки.
    1. Включите зажигание, повернув ключ в положение ON (II).

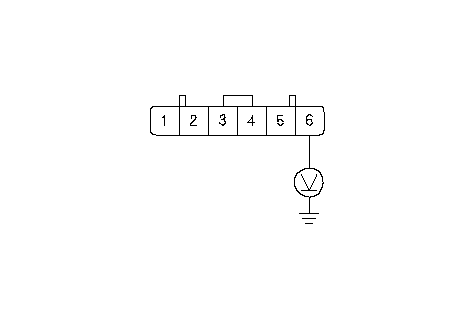

    1. Измерьте напряжение между клеммой № 6 6Р разъема левого переднего углового датчика парковки и "массой" кузова.
    Напряжение примерно равно 8 В?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

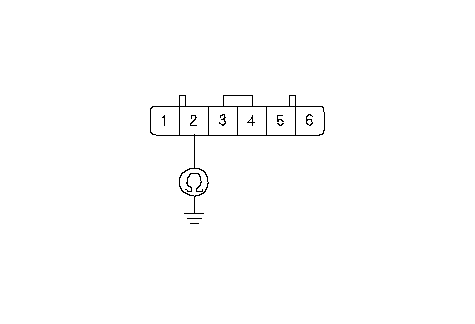

    1. Проверьте непрерывность соединения между клеммой № 2 6Р разъема левого переднего углового датчика парковки и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Отсоедините разъем 16Р от блока управления датчиком парковки и включения заднего хода.

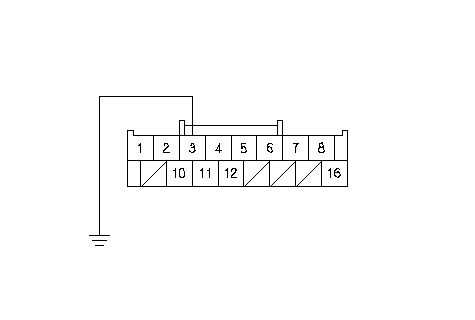

    1. Подсоедините клемму № 3 разъема 16Р блока управления датчиком парковки и включения заднего хода и "массой" кузова проводом-перемычкой.

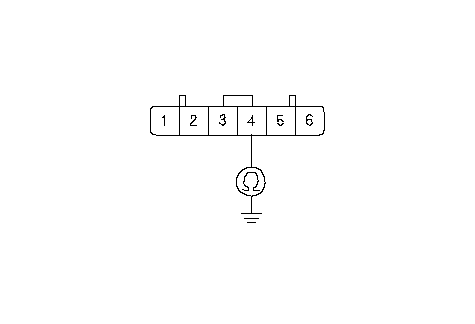

    1. Проверьте непрерывность соединения между клеммой № 4 6Р разъема левого переднего углового датчика парковки и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Снимите провод перемычку с блока управления датчиком парковки и включения заднего хода.
    1. Проверьте непрерывность соединения между клеммой № 4 6Р разъема левого переднего углового датчика парковки и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    Перейдите к Этап 19 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Имеется ли также код DTC B2628?
    ДА -
    Перейдите к поиску неисправностей по коду DTC B2628.■
    НЕТ -
    Замените блок управления парковочным датчиком и датчиком включения заднего хода .■

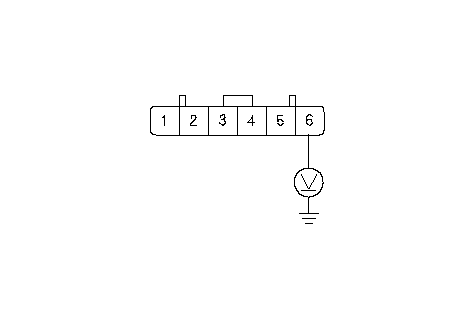

    1. Измерьте напряжение между клеммой № 6 6Р разъема левого переднего углового датчика парковки и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните короткое замыкание на силовой провод.■
    НЕТ -
    Перейдите к Этап 23 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 16Р от блока управления датчиком парковки и включения заднего хода.

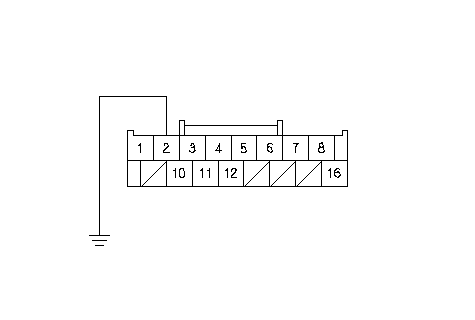

    1. Подсоедините клемму № 2 разъема 16Р блока управления датчиком парковки и включения заднего хода и "массой" кузова проводом-перемычкой.

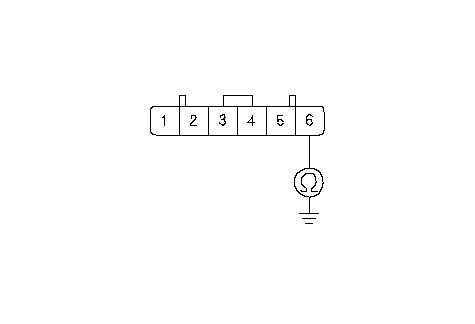

    1. Проверьте непрерывность соединения между клеммой № 6 6Р разъема левого переднего углового датчика парковки и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Замените блок управления парковочным датчиком и датчиком включения заднего хода .■
    НЕТ -
    Устраните разрыв в проводе.■
