Поиск неисправностей по кодам (DTC): B1845
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC B1845:
Неисправность в цепи переключателя наклона сиденья с приводом
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Приведите в действие переключатель наклона в каждом направлении более чем на 1 секунду.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1845 имеется на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем A (40P) блока управления сиденьем с электроприводом.
-
Отсоедините 12Р разъема переключателя регулировки сиденья.
-

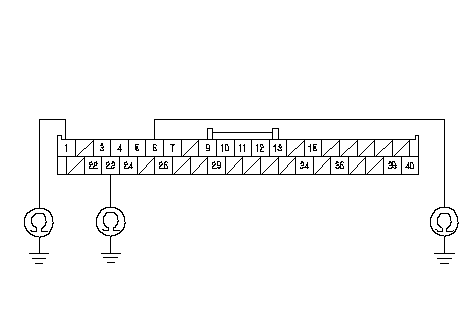

Проверьте непрерывность цепи между "массой" кузова и клеммами № 1, № 6 и № 23 разъема А (40Р) блока управления сиденьем с приводом по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Ликвидируйте короткое замыкание в проводе.■
|
|
НЕТ
|
-
|
|
|
РАЗЪЕМ А (40P) БЛОКА УПРАВЛЕНИЯ СИДЕНЬЕМ С ЭЛЕКТРОПРИВОДОМ
Сторона проводов клемм-выходов
REFW (PNK)
SCOM
(BLK/BRN)
RERW (PUR)
}
|
-

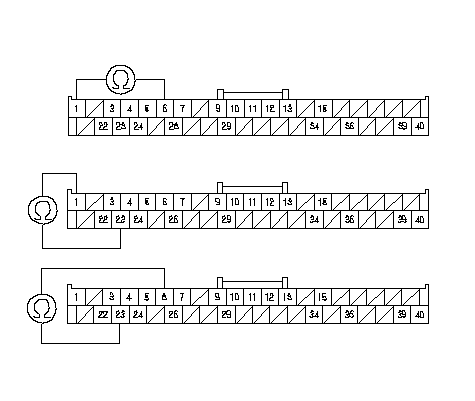

Проверьте неразрывность цепи между этими клеммами разъема А (40Р) блока управления сиденьем с приводом:
-
№ 1 и № 6
-
№ 1 и № 23
-
№ 6 и № 23
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводе.■
|
|
НЕТ
|
-
|
|
-
|
ДА
|
-
|
Замените
блок управления сиденьем с электроприводом
.■
|
|
НЕТ
|
-
|
Замените переключатель регулировки сиденья с приводом.■
|
|
РАЗЪЕМ А (40P) БЛОКА УПРАВЛЕНИЯ СИДЕНЬЕМ С ЭЛЕКТРОПРИВОДОМ
Сторона проводов клемм-выходов
SCOM
(BLK/BRN)
RERW (PUR)
REFW (PNK)
RERW (PUR)
SCOM (BLK/BRN)
REFW (PNK)
}
|
