Поиск неисправностей по кодам (DTC): B1826

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC B1826:

Ошибка импульсного сигнала электродвигателя подъема/опускания передней части сиденья с приводом

Код DTC B1826 сохраняется, когда переключатель подъема/опускания передней части сиденья приводится в действие более чем через 1 секунду после того, как сиденье полностью двигается вверх или вниз, даже если система исправна.

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Приведите в действие каждый переключатель регулировки сиденья с электроприводом на более 1 секунды.

Проверьте коды неисправности DTC с помощью HDS.

Код DTC B1826 имеется на экране?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■

Сотрите коды неисправности DTC с помощью HDS.

Имеется ли также код DTC B1836?

ДА	-	Перейдите к поиску неисправностей по коду DTC B1836.■
НЕТ	-	Перейдите к Этап 6 .

Сотрите коды неисправности DTC с помощью HDS.

Выводятся также коды DTC B1825, B1827 и/или B1828?

ДА	-	Перейдите к Этап 17 .
НЕТ	-	Перейдите к Этап 7 .

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Приведите в действие переключатель подъема/опускания передней части сиденья на 2 секунды, затем проверьте работу электродвигателя подъема/опускания передней части сиденья.

Электродвигатель подъема/опускания передней части сиденья работает нормально?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Перейдите к Этап 26 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем A (40P) блока управления сиденьем с электроприводом.

Отсоедините 5P разъем датчика положения/ электродвигателя подъема/опускания передней части сиденья.

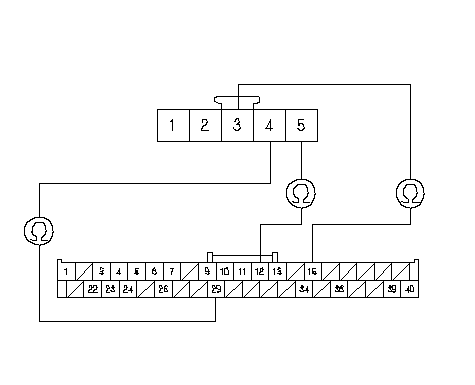

Проверьте неразрывность цепи между клеммами № 12, № 15 и № 29 разъема А (40Р) блока управления сиденьем с приводом и клеммами № 3, № 4 и № 5 5Р разъема датчика положения/ электродвигателя подъема/опускания передней части сиденья, соответственно.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 13 .
НЕТ	-	Устраните разрыв в проводе.■

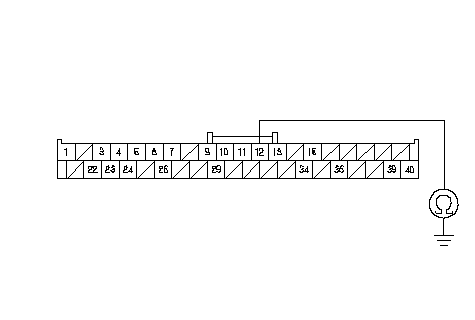

Проверьте неразрывность цепи между "массой" и клеммой № 12 разъема A (40P) блока управления сиденьем м электроприводом.

Непрерывно ли соединение?

ДА	-	Ликвидируйте короткое замыкание в проводе.■
НЕТ	-	Перейдите к Этап 14 .

Подсоедините разъем A (40P) блока управления сиденьем с электроприводом.

Включите зажигание, повернув ключ в положение ON (II).

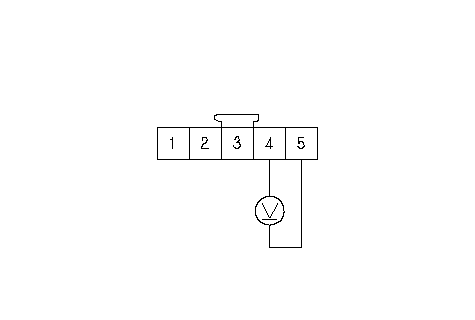

Измерьте напряжение между клеммами № 5 (+) и № 4 (-) 5Р разъема датчика положения/ электродвигателя подъема/опускания передней части сиденья.

Напряжение примерно равно 5 В?

ДА	-	Неисправен датчика положения/ электродвигатель подъема/опускания передней части сиденья, замените блок рамы сиденья.■
НЕТ	-	Если напряжение отсутствует, замените блок управления сиденья с электроприводом. Если присутствует напряжение аккумулятора, устраните замыкание в проводе (линия датчика).■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем A (40P) блока управления сиденьем с электроприводом.

Отсоедините 5P разъем датчика положения/ электродвигателя подъема/опускания передней части сиденья.

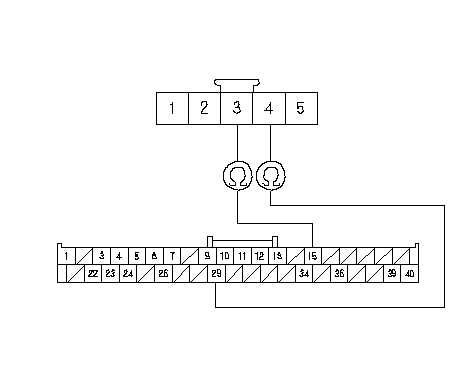

Проверьте неразрывность цепи между клеммами №15 и № 29 разъема А (40Р) блока управления сиденьем с приводом и клеммами № 3 и № 4 5Р разъема датчика положения/ электродвигателя подъема/опускания передней части сиденья, соответственно.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 21 .
НЕТ	-	Устраните разрыв в проводе.■

Отсоедините 5Р разъем от датчика положения/ электродвигателя скольжения, датчика положения/ электродвигателя подъема/опускания задней части сиденья и датчика положения/ электродвигателя наклона.

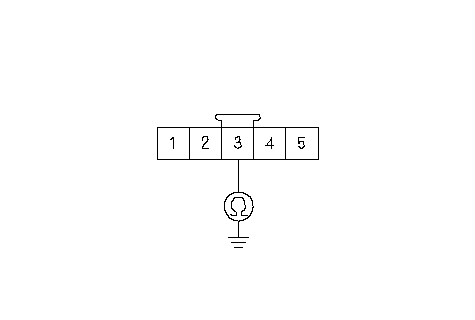

Проверьте неразрывность цепи между "массой" кузова и клеммой № 3 5Р разъема датчика положения/ электродвигателя подъема/опускания передней части сиденья.

Непрерывно ли соединение?

ДА	-	Ликвидируйте короткое замыкание в проводе.■
НЕТ	-	Перейдите к Этап 23 .

Подсоедините разъем A (40P) блока управления сиденьем с электроприводом.

Включите зажигание, повернув ключ в положение ON (II).

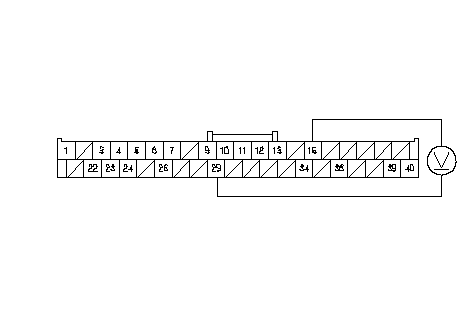

Измерьте напряжение между клеммами №15 и №29 разъема А (40Р) блока управления сиденьем с электроприводом.

Присутствует напряжение аккумулятора при использовании переключателя подъема/опускания передней части сиденья?

ДА	-	Замените блок рамы сиденья.■
НЕТ	-	Замените блок управления сиденьем с электроприводом .■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем B (18P) блока управления сиденьем с электроприводом.

Отсоедините 5P разъем датчика положения/ электродвигателя подъема/опускания передней части сиденья.

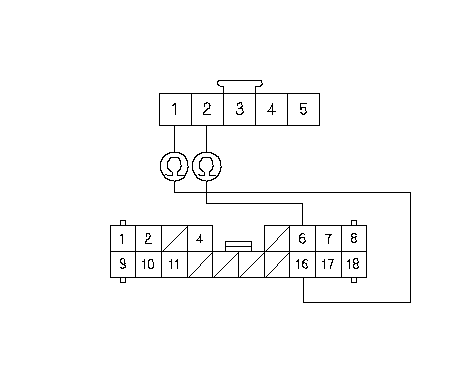

Проверьте неразрывность цепи между клеммами №6 и № 16 разъема В (18Р) блока управления сиденьем с приводом и клеммами № 1 и № 2 5Р разъема датчика положения/ электродвигателя подъема/опускания передней части сиденья, соответственно.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 30 .
НЕТ	-	Устраните разрыв в проводе.■

Автомобиль с ЛРК

Проверьте неразрывность цепи между "массой" кузова и клеммами № 1 и № 2 5Р разъема датчика положения/ электродвигателя подъема/опускания передней части сиденья по отдельности.

Непрерывно ли соединение?

ДА	-	Ликвидируйте короткое замыкание в проводе.■
НЕТ	-	Перейдите к Этап 31 .

Активизируйте электродвигатель подъема/опускания передней части сиденья.

Электродвигатель в порядке?

ДА	-	Замените блок управления сиденьем с электроприводом .■
НЕТ	-	Замените блок рамы сиденья.■
