    • Поиск неисправностей по кодам (DTC): B1825

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1825:
     Ошибка импульсного сигнала электродвигателя скольжения сиденья с электроприводом
    Код DTC B1825 сохраняется, когда переключатель скольжения приводится в действие более чем через 1 секунду после того, как сиденье полностью отодвигается назад, даже если система исправна.
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Приведите в действие каждый переключатель регулировки сиденья с электроприводом на более 1 секунды.
    1. Проверьте коды неисправности DTC с помощью HDS.
    Код DTC B1825 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Сотрите коды неисправности DTC с помощью HDS.
    Имеется ли также код DTC B1836?
    ДА -
    Перейдите к поиску неисправностей по коду DTC B1836.■
    НЕТ -
    Перейдите к Этап 6 .
    1. Сотрите коды неисправности DTC с помощью HDS.
    Выводятся также коды DTC B1826, B1827 и/или B1828?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Перейдите к Этап 7 .
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Приведите переключатель скольжения в действие более чем на 2 секунды, затем проверьте работу электродвигателя скольжения.
    Электродвигатель скольжения работает нормально?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Перейдите к Этап 26 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем A (40P) блока управления сиденьем с электроприводом.
    1. Отсоедините 5P разъем датчика положения/ электродвигателя скольжения.

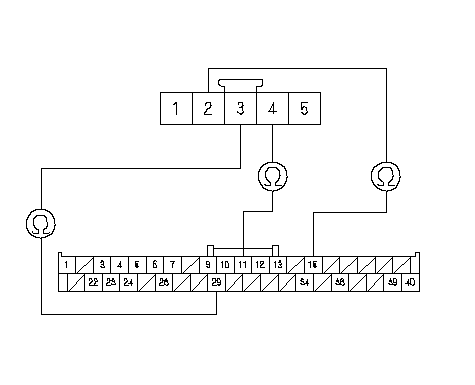

    1. Проверьте неразрывность цепи между клеммами № 11, № 15 и № 29 разъема А (40Р) блока управления сиденьем с приводом и клеммами № 2, № 3 и № 4 5Р разъема датчика положения/ электродвигателя скольжения, соответственно.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Устраните разрыв в проводе.■

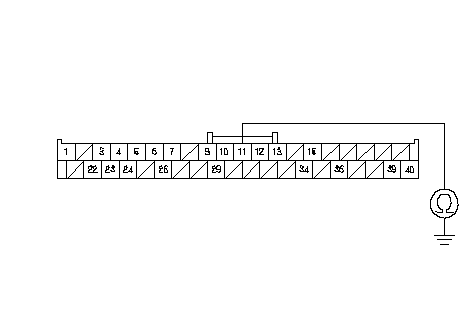

    1. Проверьте неразрывность цепи между "массой" и клеммой № 11 разъема A (40P) блока управления сиденьем м электроприводом.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    Перейдите к Этап 14 .
    1. Подсоедините разъем A (40P) блока управления сиденьем с электроприводом.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммами № 4 (+) и № 3 (-) 5Р разъема датчика положения/ электродвигателя скольжения.
    Напряжение примерно равно 5 В?
    ДА -
    Неисправен датчик положения/ электродвигатель скольжения, замените его.■
    НЕТ -
    Если напряжение отсутствует, замените блок управления сиденья с электроприводом. Если присутствует напряжение аккумулятора, устраните замыкание в проводе (линия датчика).■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем A (40P) блока управления сиденьем с электроприводом.
    1. Отсоедините 5P разъем датчика положения/ электродвигателя скольжения.

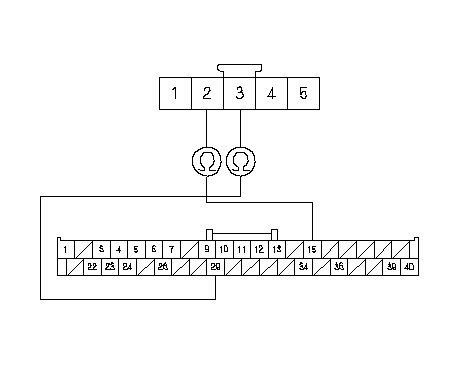

    1. Проверьте неразрывность цепи между клеммами №15 и № 29 разъема А (40Р) блока управления сиденьем с электроприводом и клеммами № 2 и № 3 5Р разъема датчика положения/ электродвигателя скольжения, соответственно.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 21 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Отсоедините 5Р разъем от датчика положения/ электродвигателя подъема/опускания передней части сиденья, датчика положения/ электродвигателя подъема/опускания задней части сиденья и датчика положения/ электродвигателя наклона.

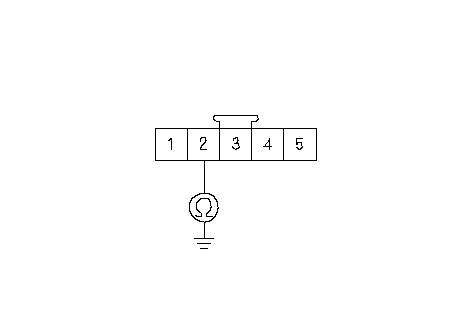

    1. Проверьте неразрывность цепи между "массой" кузова и клеммой № 2 5Р разъема датчика положения/ электродвигателя скольжения.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    Перейдите к Этап 23 .
    1. Подсоедините разъем A (40P) блока управления сиденьем с электроприводом.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммами №15 и №29 разъема А (40Р) блока управления сиденьем с электроприводом.
    Присутствует напряжение аккумулятора при использовании переключателя скольжения?
    ДА -
    Замените датчик положения/ электродвигатель скольжения.■
    НЕТ -
    Замените блок управления сиденьем с электроприводом .■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем B (18P) блока управления сиденьем с электроприводом.
    1. Отсоедините 5P разъем датчика положения/ электродвигателя скольжения.

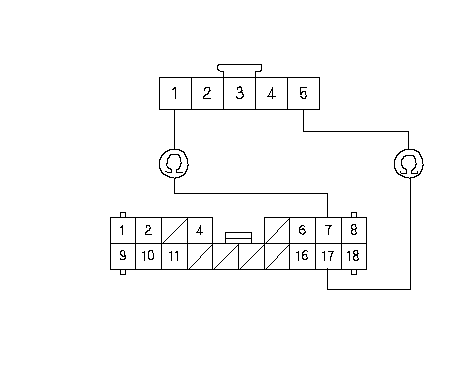

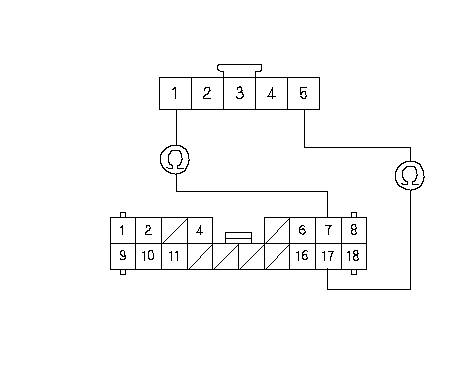

    1. Проверьте неразрывность цепи между клеммами №7 и № 17 разъема B (18P) блока управления сиденьем с электроприводом и клеммами № 1 и № 5 5Р разъема датчика положения/ электродвигателя скольжения, соответственно.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 30 .
    НЕТ -
    Устраните разрыв в проводе.■
    Автомобиль с ЛРК
    Автомобиль с ПРК

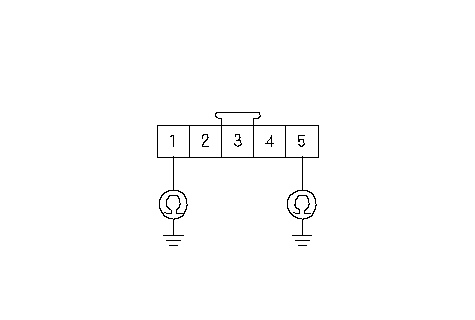

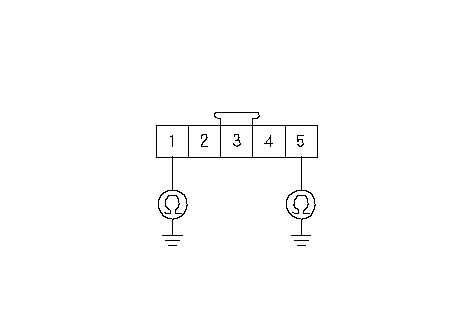

    1. Проверьте неразрывность цепи между "массой" кузова и клеммами № 1 и № 5 5Р разъема датчика положения/ электродвигателя скольжения по отдельности.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    Перейдите к Этап 31 .
    Электродвигатель в порядке?
    ДА -
    Замените блок управления сиденьем с электроприводом .■
    НЕТ -
    Замените датчик положения/ электродвигатель скольжения.■
    Автомобиль с ЛРК
    Автомобиль с ПРК
