Поиск неисправностей по кодам DTC: U0199
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC U0199:
Потеря связи блока управления сиденьем с приводом с мультиплексным блоком управления дверьми
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте контакты и крепления клемм в цепи между блоком управления сиденьем с электроприводом и мультиплексным блоком управления дверьми.■
|
-
В меню BODY ELECTRICAL выберите меню UNIT INFORMATION, затем выберите CONNECTED UNIT.
|
Обнаруживается главный переключатель стеклоподъемников (мультиплексный блок управления дверьми)?
|
|
ДА
|
-
|
Замените
блок управления сиденьем с электроприводом
.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 37P разъем мультиплексного блока управления дверьми.
-
Отсоедините разъем A (40P) блока управления сиденьем с электроприводом.
-

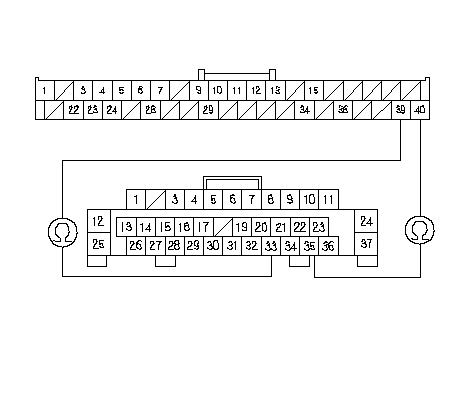

Проверьте неразрывность цепи между клеммами № 39 и № 40 разъема А (40Р) блока управления сиденьем с электроприводом и клеммами № 33 и № 35 37Р разъема мультиплексного блока управления дверьми по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Неисправен мультиплексный блок управления дверьми.■
|
|
НЕТ
|
-
|
Разрыв в цепи между мультиплексным блоком управления дверьми и блоком управления сиденьем с электроприводом.■
|
|
РАЗЪЕМ А (40P) БЛОКА УПРАВЛЕНИЯ СИДЕНЬЕМ С ЭЛЕКТРОПРИВОДОМ
Сторона проводов клемм-выходов
B-CAN LO
(BLK/WHT)
B-CAN
HI
(YEL)
B-CAN LO (BLU)
B-CAN HI (PNK)[BLK]
37Р РАЗЪЕМ БЛОКА МУЛЬТИПЛЕКСНОГО УПРАВЛЕНИЯ ДВЕРИ
Сторона проводов клемм-выходов
[ ]: Автомобиль с ПРК
}
|
