Поиск неисправностей по кодам DTC: B1142

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC B1142:

Ошибка связи линии связи (UART Line)

ПРИМЕЧАНИЕ: Перед поиском неисправностей проверьте предохранители № 16 (7,5 A), № 20 (20 A) и № 24 (20 A) в блок реле/предохранителей панели приборов со стороны водителя.

Сотрите код неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Откройте и закройте все стелка с помощью главного переключателя стеклоподъемников.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC B1142 имеется на экране?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 37P разъем мультиплексного блока управления дверьми.

Отсоедините 14Р разъем блока управления люком крыши.

С функцией всех стеклоподъемников AUTO UP/AUTO DOWN: Отсоедините разъем 14Р выключателя стеклоподъемника каждой задней двери.

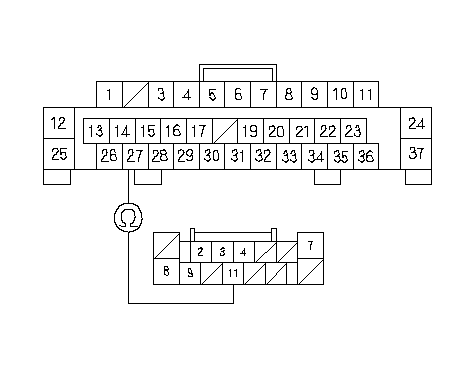

Проверьте неразрывность цепи между клеммой № 27 37Р разъема мультиплексного блока управления дверьми и клеммой № 11 14Р разъема блока управления люком крыши.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Разрыв в проводе.■

Отсоедините 37P разъем выключателя стеклоподъемников окна переднего пассажира.

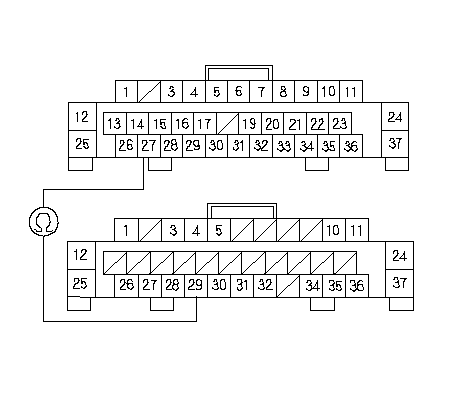

Проверьте неразрывность цепи между клеммой № 27 37Р разъема мультиплексного блока управления дверьми и клеммой № 29 37Р разъема выключателя стеклоподъемника двери переднего пассажира.

Непрерывно ли соединение?

ДА	-	С функцией всех стеклоподъемников AUTO UP/AUTO DOWN: Перейдите к Этап 12 . Без функции всех стеклоподъемников AUTO UP/AUTO DOWN: Замените главный переключатель стеклоподъемников заведомо исправным, затем перенастройте блок управления стеклоподъемниками и повторите проверку. Если код DTC пропал, замените изначально установленный главный переключатель стеклоподъемников. Если код DTC все еще присутствует, замените выключатель стеклоподъемника двери пассажира.■
НЕТ	-	Разрыв в проводе.■

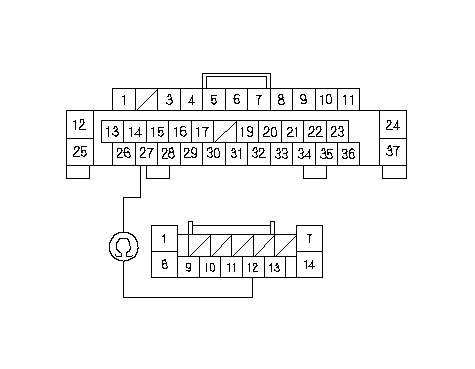

Проверьте неразрывность цепи между клеммой № 27 37Р разъема мультиплексного блока управления дверьми и клеммой № 12 14P разъема выключателя стеклоподъемника левой задней двери.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 13 .
НЕТ	-	Разрыв в проводе.■

Проверьте неразрывность цепи между клеммой № 27 37Р разъема мультиплексного блока управления дверьми и клеммой № 12 14P разъема выключателя стеклоподъемника правой задней двери.

Непрерывно ли соединение?

ДА	-	Замените главный переключатель стеклоподъемников заведомо исправным, затем перенастройте блок управления стеклоподъемниками и повторите проверку. Если код DTC пропал, замените изначально установленный главный переключатель стеклоподъемников. Если код DTC все еще присутствует, поочередно замените каждый выключатель стеклоподъемника заведомо исправным и повторите проверку.■
НЕТ	-	Разрыв в проводе.■
