Поиск неисправностей по кодам (DTC): B1135
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC B1135:
Ошибка импульсного сигнала В электродвигателя стеклоподъемника правой задней двери
-
Сотрите код неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Поднимите и опустите стекло правой задней двери с помощью переключателя стеклоподъемника правой задней двери.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1135 имеется на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 6Р разъем электродвигателя стеклоподъемника правой задней двери.
-
Включите зажигание, повернув ключ в положение ON (II).
-

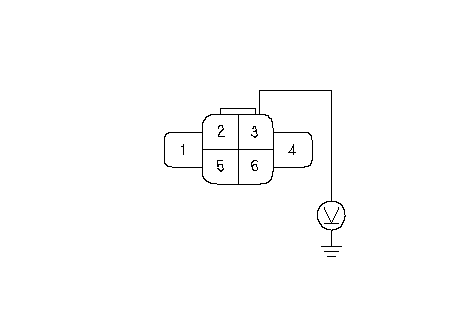

Измерьте напряжение между клеммой № 3 6Р разъема электродвигателя стеклоподъемника правой задней двери и "массой" кузова.
|
Напряжение примерно равно 4,2 В?
|
|
ДА
|
-
|
Замените переключатель стеклоподъемника правой задней двери.■
|
|
НЕТ
|
-
|
|
-
Отсоедините разъем 14Р выключателя стеклоподъемника задней правой двери.
|
PLSB (WHT)
6Р РАЗЪЕМ ПРИВОДА ПРАВОГО ЗАДНЕГО СТЕКЛОПОДЪЕМНИКА
Сторона проводов клемм-выходов
}
|
-

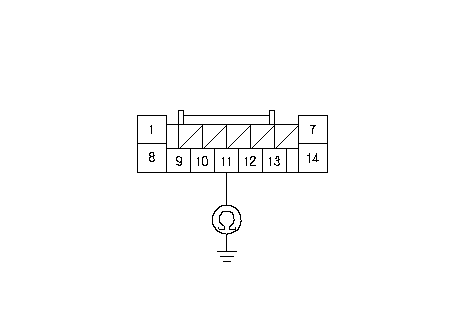

Проверьте неразрывность цепи между клеммой № 11 14 Р разъема выключателя стеклоподъемника правой задней двери и "массой" кузова:
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Ликвидируйте короткое замыкание в проводе.■
|
|
НЕТ
|
-
|
Устраните разрыв в проводе.■
|
|
PLSB (WHT)
14 Р РАЗЪЕМ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ
Сторона проводов клемм-выходов
}
|
