Коды поиска неисправностей (DTC): B1129

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC B1129:

Нарушение сигнала кнопки блокировки замка двери водителя (ЗАБЛОКИРОВАТЬ/РАЗБЛОКИРОВАТЬ)

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Приведите в действие выключатель кнопки блокировки двери водителя несколько раз.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC B1129 имеется на экране?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■

Выберите KEYLESS (дистанционное управление) в меню BODY ELECTRICAL (электрооборудование кузова) и зайдите в меню DATA LIST (список данных).

Проверьте информацию ON/OFF в пункте DRIVER'S DOOR LOCK KNOB SWITCH (LOCK) и DRIVER'S DOOR LOCK KNOB SWITCH (UNLOCK).

Информация DRIVER'S DOOR LOCK KNOB SWITCH (LOCK) показывает ON и DRIVER'S DOOR LOCK KNOB SWITCH (UNLOCK) показывает OFF, при выключателе кнопки блокировки замка двери водителя в положении LOCK (заблокировано), а DRIVER'S DOOR LOCK KNOB SWITCH (LOCK) показывает OFF и RIVER'S DOOR LOCK KNOB SWITCH (UNLOCK) показывает OFF, при выключателе кнопки блокировки замка двери водителя в положении UNLOCK (разблокировано)?

ДА	-	Замените главный переключатель стеклоподъемников. ■
НЕТ	-	Перейдите к Этап 7 .

Отсоедините 10P разъем исполнительного механизма блокировки замка двери водителя.

Проверьте информацию ON/OFF в пункте DRIVER'S DOOR LOCK KNOB SWITCH (LOCK) и DRIVER'S DOOR LOCK KNOB SWITCH (UNLOCK) в меню DATA LIST (список данных).

Оба информационные индикаторы OFF?

ДА	-	Перейдите к Этап 12 .
НЕТ	-	Перейдите к Этап 9 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 37P разъем мультиплексного блока управления дверьми.

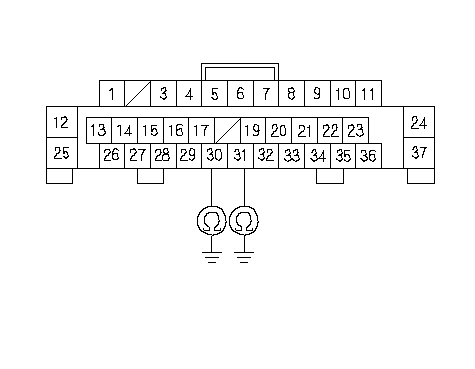

Проверьте неразрывность цепи между "массой" и клеммами № 30 и № 31 37Р разъема мультиплексного блока управления дверьми.

Непрерывно ли соединение?

ДА	-	Устраните замыкание в проводе.■
НЕТ	-	Замените главный переключатель стеклоподъемников. ■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 37P разъем мультиплексного блока управления дверьми.

Проверьте неразрывность цепи между клеммами № 30 и № 31 37Р разъема мультиплексного блока управления дверьми.

Непрерывно ли соединение?

ДА	-	Устраните замыкание между проводами LOCK или UNLOCK ■
НЕТ	-	Проверьте разрыв провода выключателя замка двери водителя (LOCK) или выключателя замка двери водителя (UNLOCK) между мультиплексным блоком управления и выключателем кнопки блокировки замка двери водителя. Если провод исправен, замените исполнительный механизм блокировки замка двери водителя.■
