Поиск неисправностей по кодам DTC: U0164
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC U0164:
Потеря связи мультиплексного блока управления дверьми с блоком климат-контроля/ блоком управления обогревателем
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте контакты и крепления в цепи между мультиплексным блоком управления и блоком климат-контроля/ блоком управления обогревателем.■
|
-
В меню "BODY ELECTRICAL" выберите "UNIT INFORMATION", и затем "CONNECTED UNIT", чтобы проверить взаимодействует ли блок климат-контроля/ блок управления обогревателем с системой HDS.
|
Блок климат-контроля/ блока управления обогревателем обнаруживается?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 37P разъем мультиплексного блока управления дверьми.
-
Отсоедините разъем В (12Р) блока климат-контроля/ блока управления обогревателем.
-

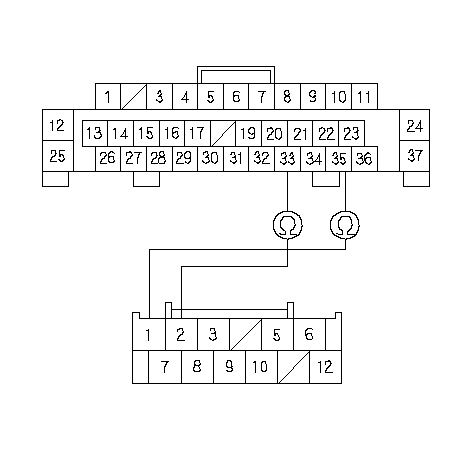

Проверьте неразрывность цепи между клеммами № 33 и № 35 37P разъема мультиплексного блока управления дверьми и клеммами № 1 и № 2 разъема В (12Р) блока климат-контроля/ блока управления обогревателем.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените блок климат-контроля/
блок управления обогревателем
.■
|
|
НЕТ
|
-
|
Устраните разрыв в проводе.■
|
|
37Р РАЗЪЕМ БЛОКА МУЛЬТИПЛЕКСНОГО УПРАВЛЕНИЯ ДВЕРИ
Сторона проводов клемм-выходов
Сторона проводов клемм-выходов
B-CAN HI
(PNK)
B-CAN HI
(PNK)
B-CAN LO
(BLU)
(12P) РАЗЪЕМ В БЛОКА КЛИМАТ-КОНТРОЛЯ/
БЛОКА УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ
B-CAN LO
(BLU)
}
|
