    • Поиск неисправностей по кодам DTC: B2477

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B2477:
     Нарушение в цепи датчика хода задней подвески
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 10 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B2477 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакты и крепления клемм между блоком управления регулировкой направления фар и датчиком хода задней подвески.■
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Коды B2476 и B2477 выведены на дисплей?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Перейдите к Этап 15 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3Р разъем датчика хода задней подвески.
    1. Отсоединение 16Р разъем блока управления регулировкой направления фар.

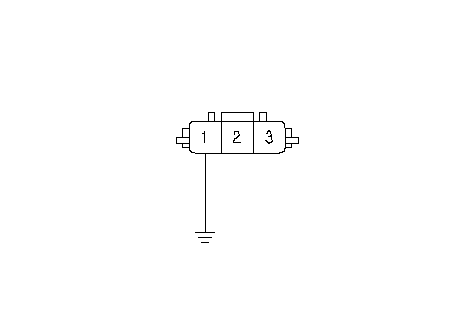

    1. Соедините клемму № 1 3Р разъема датчика хода задней подвески с "массой" кузова с помощью провода-перемычки.

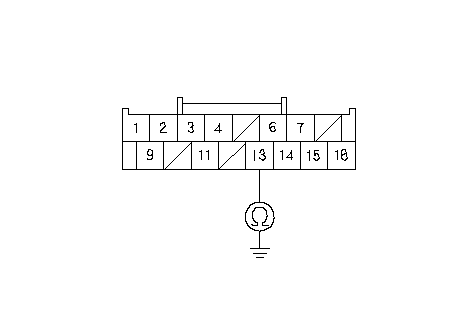

    1. Проверьте неразрывность цепи между клеммой № 13 16Р разъема блока управления регулировкой направления фар и "массой".
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Отсоедините провод-перемычку от датчика хода задней подвески.
    1. Отсоедините 3Р разъем датчика хода передней подвески, затем проверьте неразрывность цепи между клеммой № 13 16Р разъема блока управления регулировкой направления фар и "массой".
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    Перейдите к Этап 13 .

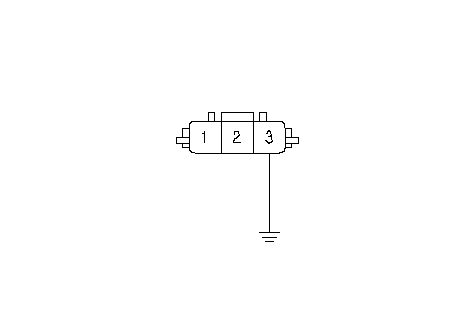

    1. Соедините клемму № 3 3Р разъема датчика хода задней подвески с "массой" кузова с помощью провода-перемычки.

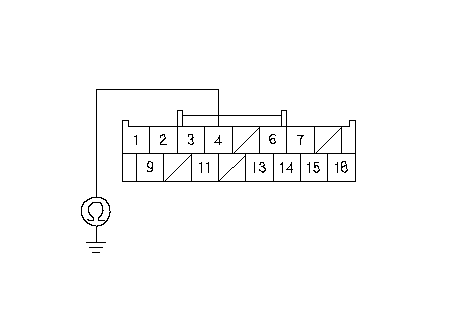

    1. Проверьте неразрывность цепи между клеммой № 4 16Р разъема блока управления регулировкой направления фар и "массой".
    Непрерывно ли соединение?
    ДА -
    Замените блок управления регулировкой направления фар. ■
    НЕТ -
    Устраните разрыв в проводе.■
    1. Проверьте параметры датчика хода задней подвески при помощи системы HDS.
    Указанное значение меньше 0,4 В?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    Перейдите к Этап 23 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3Р разъем датчика хода задней подвески.
    1. Отсоединение 16Р разъем блока управления регулировкой направления фар.

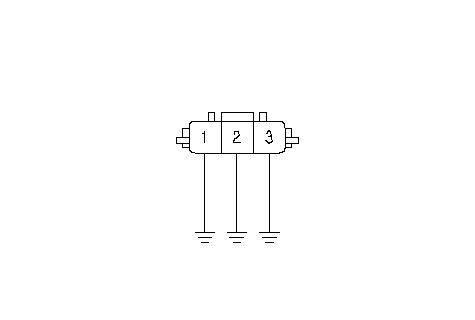

    1. Соедините клеммы № 1, № 2 и № 3 3Р разъема датчика хода задней подвески с "массой" кузова с помощью провода-перемычки.

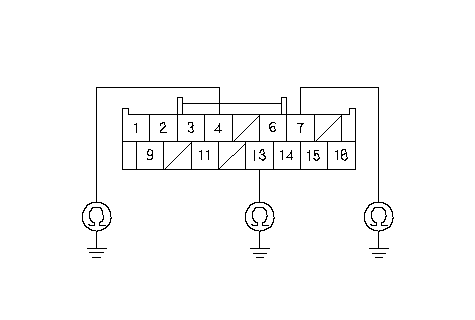

    1. Проверьте неразрывность цепи между клеммами № 4, № 7 и № 13 16Р разъема блока управления регулировкой направления фар и "массой", соответственно.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 21 .
    НЕТ -
    Устраните разрыв в проводе.■
    1. Отсоедините провод-перемычку от датчика хода задней подвески.

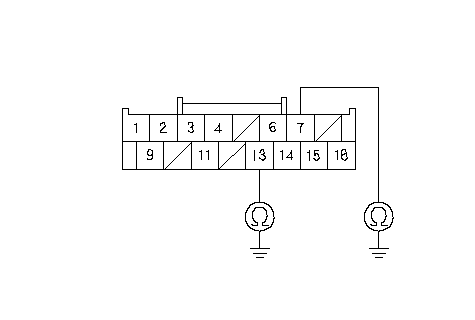

    1. Проверьте неразрывность цепи между клеммами № 7 и № 13 16Р разъема блока управления регулировкой направления фар и "массой", соответственно.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
    Замените датчик хода задней подвески.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3Р разъем датчика хода задней подвески.
    1. Отсоединение 16Р разъем блока управления регулировкой направления фар.

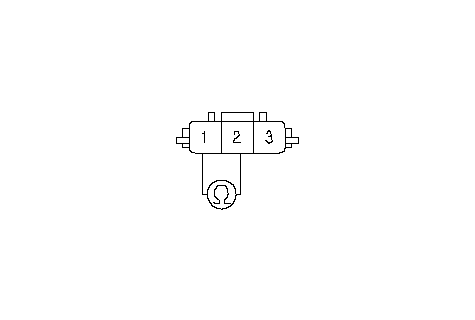

    1. Проверьте неразрывность соединения между клеммами № 1 и № 2 3Р разъема датчика хода задней подвески и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание на силовой провод.■
    НЕТ -
    Замените датчик хода задней подвески.■
