Поиск неисправностей по кодам DTC: B1776 - без навигации и люка крыши
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC B1776:
Разрыв/замыкание на "массу" в цепи входа/выхода микрофона (без навигационной системы и люка крыши)
-
Подсоедините прибор HDS к разъему передачи данных (DLC).
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1776 имеется на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
Отсоедините 7Р разъем от микрофона навигации/ HFT и 28Р разъем от блока управления Hands Free.
-

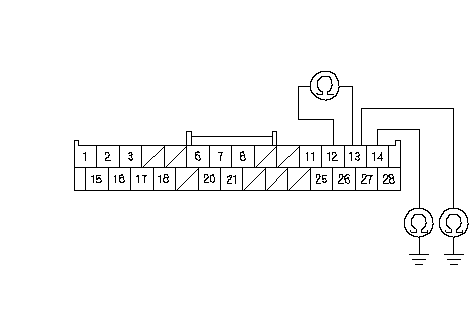

Проверьте неразрывность между "массой" кузова и клеммами № 13 и № 14 28Р разъема блока управления Hands Free по отдельности, а затем между клеммами № 12 и № 13.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените неисправный жгут между блоком управления Hands Free и микрофоном навигации/ HFT.■
|
|
НЕТ
|
-
|
|
|
Сторона проводов клемм-выходов
MIC+
(YEL)
MIC SH
(GRY)
MIC IN-
(BRN)
28Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
HANDS FREE
}
|
-
Проверьте неразрывность цепи между указанными клеммами 28Р разъема блока управления Hands Free и 10P разъемом микрофона HFT.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замените блок управления Hands Free заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок управления телефоном Hands Free. Если признак неисправности не исчез, замените неисправный микрофон HFT.■
|
|
НЕТ
|
-
|
Замените неисправный жгут между блоком управления Hands Free и микрофоном навигации/ HFT.■
|
|
Сторона проводов клемм-выходов
MIC+
(YEL)
MIC+
(YEL)
Сторона проводов клемм-выходов
MIC-
(BRN)
MIC-
(BRN)
28Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
HANDS FREE
10Р РАЗЪЕМ МИКРОФОНА HFT
}
|
