    • Поиск неисправностей по кодам DTC: B1776 - без навигации

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1776:
     Разрыв/замыкание на "массу" в цепи входа/выхода микрофона (с навигационной системой)
    1. Подсоедините прибор HDS к разъему передачи данных (DLC).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1776 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 7Р разъем от микрофона навигации/ HFT и 28Р разъем от блока управления Hands Free.

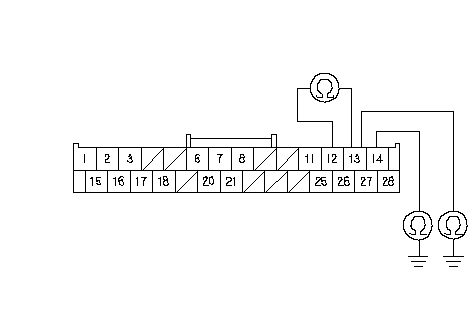

    1. Проверьте неразрывность между "массой" кузова и клеммами № 13 и № 14 28Р разъема блока управления Hands Free по отдельности, а затем между клеммами № 12 и № 13.
    Непрерывно ли соединение?
    ДА -
    Замените неисправный жгут между блоком управления Hands Free и микрофоном навигации/ HFT.■
    НЕТ -
    Перейдите к Этап 9 .

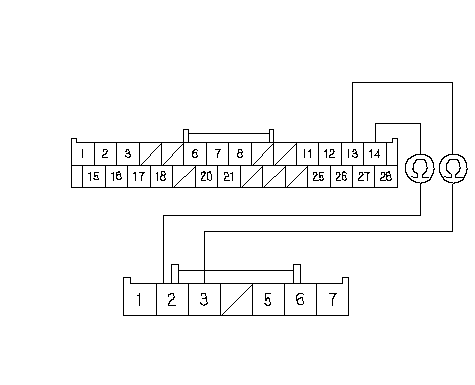

    1. Проверьте неразрывность цепи между указанными клеммами 28Р разъема блока управления Hands Free и 7Р разъемом микрофона навигации/ HFT.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Замените неисправный жгут между блоком управления Hands Free и микрофоном навигации/ HFT.■
    1. Отсоедините разъем С (16Р) навигационного блока.

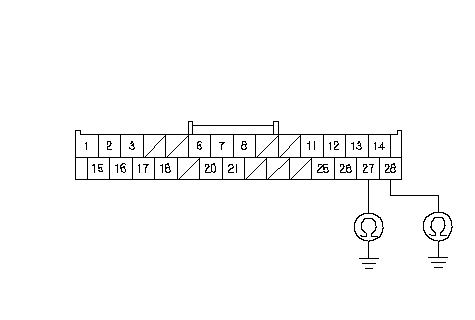

    1. Проверьте неразрывность цепи между клеммой № 27 и № 28 28Р разъема блока управления Hands Free и «массой» кузова.
    Непрерывно ли соединение?
    ДА -
    Замените неисправный жгут между блоком управления Hands Free и навигационным блоком.■
    НЕТ -
    Перейдите к Этап 12 .

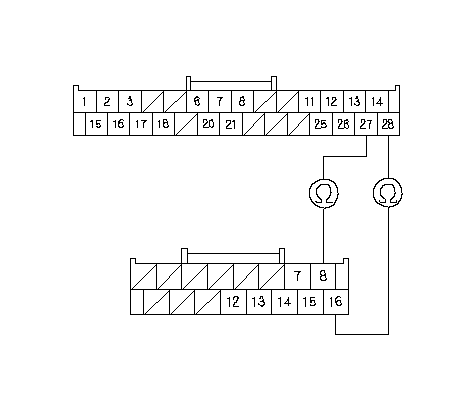

    1. Проверьте неразрывность цепи между указанными клеммами 28Р разъема блока управления Hands Free и разъемом C (16P) навигационного блока.
    Непрерывно ли соединение?
    ДА -
    Замените блок управления Hands Free заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок управления телефоном Hands Free. Если признак неисправности не исчез, замените неисправный навигационный блок.■
    НЕТ -
    Замените неисправный жгут между блоком управления Hands Free и навигационным блоком.■
