Поиск неисправностей по кодам DTC: B1230 (F и AUTO)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Код неисправности DTC B1230 или индикатор кода неисправности F и AUTO:
Короткое замыкание в цепи датчика солнечного света
-
Сотрите код неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II)
-
-
Проверьте, появились ли на экране коды DTC.
|
Указываются ли коды неисправностей DTC B1230 или F и AUTO?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 2Р разъем датчика солнечного света.
-
Отсоедините разъемы А (28P) и В (12Р) блока управления обогревателем.
-

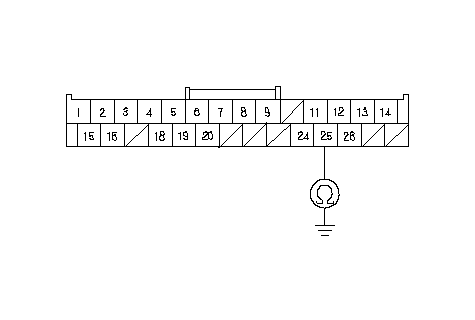

Проверьте неразрывность соединения между клеммой № 25 разъема A (28P) блока управления обогревателем и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в цепи между блоком управления обогревателем и датчиком солнечного света.■
|
|
НЕТ
|
-
|
|
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (28Р) БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
PUR
}
|
-

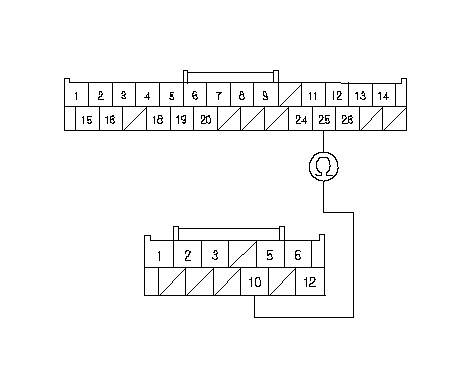

Проверьте неразрывность соединения между клеммой № 25 разъема А (28Р) блока управления обогревателем и клеммой № 10 разъема В (12Р) блока управления отопителем.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в цепи между блоком управления обогревателем и датчиком солнечного света.■
|
|
НЕТ
|
-
|
|
-
Присоедините 2Р разъем датчика солнечного света.
-
Подсоедините разъемы А (28P) и В (12Р) блока управления обогревателем.
-
|
Датчик солнечного света исправен?
|
|
ДА
|
-
|
Замените блок управления обогревателем заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок управления обогревателем
.■
|
|
НЕТ
|
-
|
|
|
(12P) РАЗЪЕМ В БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
Сторона проводов клемм-выходов
Сторона проводов клемм-выходов
РАЗЪЕМ А (28Р) БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
RED
PUR
}
|
