    • Поиск неисправностей по кодам DTC: B1229 (Е и AUTO)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Код неисправности DTC B1229 или индикатор кода неисправности E и AUTO:
     Разрыв в цепи датчика солнечного света
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II)
    1. Проверьте, появились ли на экране коды DTC.
    Указывается ли DTC B1229 или Е и AUTO?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность; проверьте контакты или крепления клемм в разъемах цепи датчика солнечного света.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 5Р разъем (с автоматически включением света) или 2Р разъем (без автоматического включения света) датчика солнечного света.
    1. Отсоедините разъемы А (28P) и В (12Р) блока управления обогревателем.

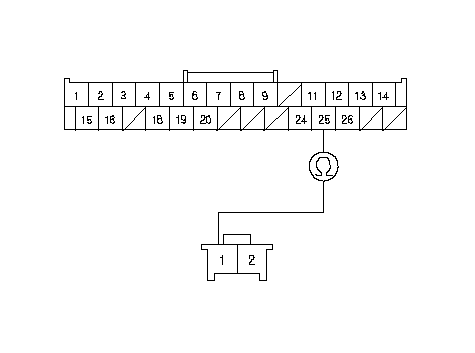

    1. Проверьте неразрывность цепи между клеммой № 25 разъема А (28Р) блока управления обогревателем и клеммой № 1 2Р разъема датчика солнечного света.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между блоком управления обогревателем и датчиком солнечного света.■

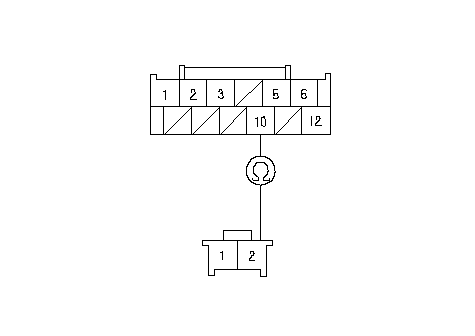

    1. Проверьте неразрывность цепи между клеммой № 10 разъема В (12Р) блока управления обогревателем и клеммой № 2 2Р разъема датчика солнечного света.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в проводе между блоком управления обогревателем и датчиком солнечного света.■
    1. Присоедините 2Р разъем датчика солнечного света.
    1. Подсоедините разъемы А (28P) и В (12Р) блока управления обогревателем.
    Датчик солнечного света исправен?
    ДА -
    Проверьте контакты и крепления клемм разъема блока управления обогревателем и 2Р разъема датчика солнечного света. Если все соединения в порядке, замените блок управления обогревателем заведомо исправным и проведите повторную проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный блок управления обогревателем .■
    НЕТ -
