Поиск неисправностей по кодам DTC: B1228 (D и AUTO)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Код неисправности DTC B1228 или индикатор кода неисправности D и AUTO:
Короткое замыкание в цепи датчика температуры наружного воздуха
-
Сотрите код неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II)
-
-
Проверьте, появились ли на экране коды DTC.
|
Указывается ли DTC B1228 или D и AUTO?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
|
Датчик температуры наружного воздуха исправен?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените
датчик температуры наружного воздуха
.■
|
-
Отсоедините разъемы А (28P) и В (12Р) блока управления обогревателем.
-

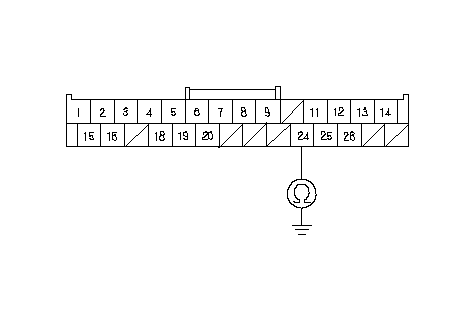

Проверьте неразрывность соединения между клеммой № 24 разъема A (28P) блока управления обогревателем и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в цепи между блоком управления обогревателем и датчиком температуры наружного воздуха.■
|
|
НЕТ
|
-
|
|
|
Сторона проводов клемм-выходов
РАЗЪЕМ А (28Р) БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
BLU
}
|
-

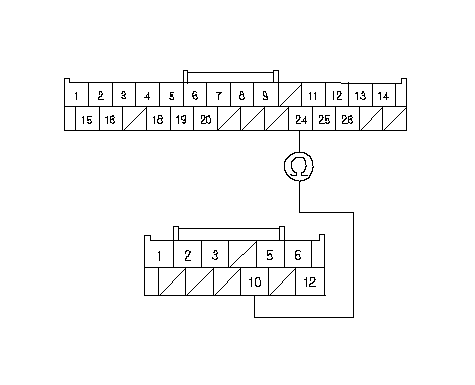

Проверьте неразрывность соединения между клеммой № 24 разъема А (28Р) блока управления обогревателем и клеммой № 10 разъема В (12Р) блока управления отопителем.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в проводе между блоком управления обогревателем и датчиком температуры наружного воздуха.■
|
|
НЕТ
|
-
|
Замените блок управления обогревателем заведомо исправным и повторите проверку. Если признак неисправности/сообщение о кодах неисправности отсутствуют, замените первоначально установленный
блок управления обогревателем
.■
|
|
(12P) РАЗЪЕМ В БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
Сторона проводов клемм-выходов
Сторона проводов клемм-выходов
РАЗЪЕМ А (28Р) БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ
BLU
RED
}
|
