    • Коды поиска неисправностей (DTC): B1176

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC B1176:
     Замыкание в цепи датчика уровня топлива (передающее устройство показателя уровня топлива)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 30 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1176 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Временная неисправность, цепь датчика уровня топлива в данное время исправна. Проверьте провод на наличие износа/недостающего изолирования или внутреннего замыкания.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 4P блока топливного бака.
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Подождите 30 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1176 имеется на экране?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Замените блок передающего устройства указателя уровня топлива:
    1. Разъедините 32Р разъем блока управления приборами.

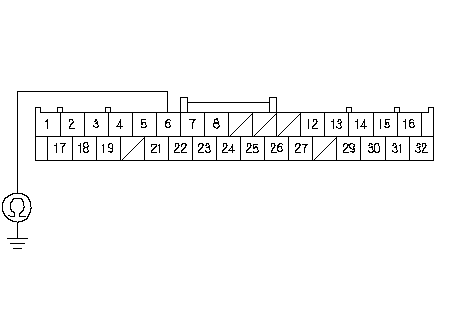

    1. Проверьте непрерывность соединения между клеммой № 6 разъема 32P модуля управления приборами и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Ликвидируйте короткое замыкание в проводе.■
    НЕТ -
