    • Поиск неисправностей по кодам DTC: U0151

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC U0151:
     Отсутствует связь модуля управления приборами с блоком SRS (сообщение SRS)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC U0151 выводится на экран?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контактов и надежность крепления клемм модуля управления приборами и блока SRS.■
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей SRS.
    Указан ли какой-либо код DTC?
    ДА -
    Проведите диагностику по кодам неисправности DTC, затем проверьте еще раз.
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Разъедините 32Р разъем блока управления приборами.
    1. Отсоедините разъем А (39Р) блока SRS.

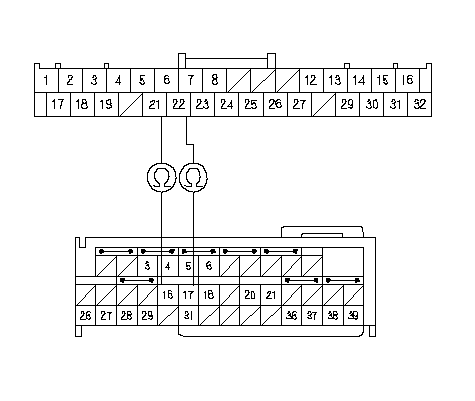

    1. Проверьте неразрывность соединения между клеммами № 21 и № 22 32P разъема модуля управления приборами и клеммами № 16 и № 17 (39P) разъема А блока SRS.
    Непрерывно ли соединение?
    ДА -
    Замените блок SRS заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок SRS. Если код все еще присутствует, замените модуль управления приборами. ■
    НЕТ -
    Устраните разрыв в проводе.■
