    • Поиск неисправностей по кодам DTC: U0104

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC U0104:
     Потеря связи модуля управления приборами с блоком АСС (сообщение АСС)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводится ли код DTC U0104?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. При помощи HDS проверьте, записаны ли в память какие-либо коды неисправностей АСС.
    Указан ли какой-либо код DTC?
    ДА -
    Перейдите к поиску неисправности по указанным кодам DTC и повторите проверку.
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Разъедините 32Р разъем блока управления приборами.
    1. Отсоедините 20Р разъем блока АСС.

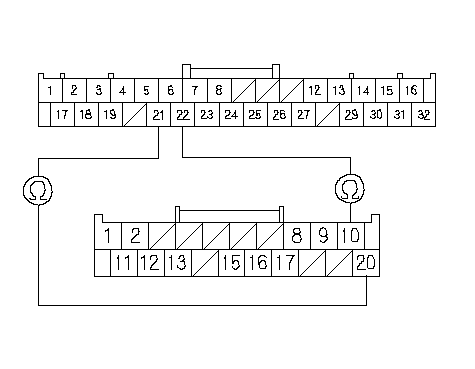

    1. Проверьте непрерывность соединения между клеммами № 21 и № 22 32Р разъема модуля управления приборами и клеммами № 10 и № 20 разъема 20Р блока АСС, соответственно.
    Непрерывно ли соединение?
    ДА -
    Замените блок АСС заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок АСС. Если код все еще присутствует, замените модуль управления приборами. ■
    НЕТ -
    Устраните разрыв в проводе.■
