    • Поиск неисправностей по кодам DTC: 83-01, 83-02

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 83-01:
     Ошибка связи линии F-CAN (регулярная диагностика)
    DTC 83-02:
     Неисправность связи линии F-CAN (регулярная диагностика)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Выполните пробную поездку на автомобиле со скоростью 5 км/ч или больше на протяжении 60 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды неисправностей 83-01 или 83-02?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC. Если код DTC не показывается, неисправность пропадающая, система в данный момент работает. Проверьте качество контакта и надежность крепления клемм блока управления EPS.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 47Р разъем модуля управления-модулятора VSA.
    1. Отсоедините 28Р разъем D от блока управления EPS (электроусилителя руля).

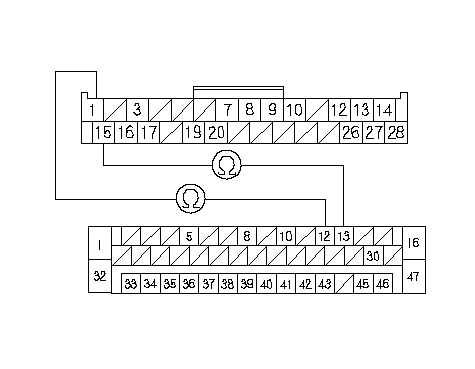

    1. Проверьте непрерывность соединения между разъемом D (28P) блока управления EPS и клеммой 47Р разъема блока управления-модулятора VSA (см. таблицу).
      Обозначение
      клемма 47P разъема модулятора VSA-блока управления
      Клемма разъема D (28P) от блока управления EPS.
      CAN-L
      № 13
      № 15
      CAN-H
      № 12
      № 1

    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе между блоком управления EPS и блоком управления-модулятором VSA.■
