    • Коды поиска неисправностей (DTC): 12-01

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 12-01:
     Низкое/высокое напряжение VBU (регулярная диагностика)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте аккумулятор (BATTERY) в списке данных DATA LIST при помощи диагностической системы HDS.
    Есть ли напряжение аккумулятора?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм блока управления EPS.■
    НЕТ -
    Перейдите к Этап 3 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель № 2-1 (EPS) (70 А) в блоке реле и предохранителей в моторном отсеке.
    Предохранитель сгорел?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Замените проверенный предохранитель и перейдите к Этап 13 .
    1. Отсоедините разъем А (2Р) от компьютера EPS.

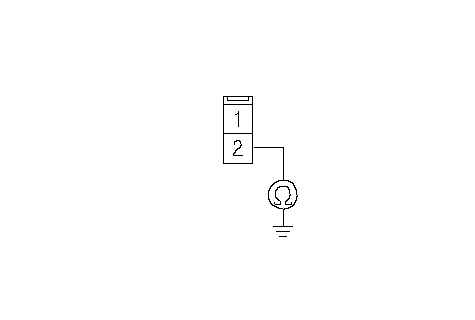

    1. Проверьте, есть ли соединение между клеммой № 2 разъема А (2Р) блока управления EPS и "массой".
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводе между блоком управления EPS и предохранителем № 2-1 (EPS) (70А) в блоке реле/предохранителей моторного отсека.■
    НЕТ -
    Установите новый предохранитель № 2-1 (EPS) (70 А) в блок реле и предохранителей моторного отсека. Этап 7
    1. Отсоедините разъем А (2Р) блока управления EPS.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Запустите двигатель.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC 12-01 все еще горит?
    ДА -
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Отсоедините разъем А (2Р) от компьютера EPS.
    1. Измерьте напряжение между клеммой № 2 2Р разъема А блока управления EPS и "массой".
    Есть ли напряжение аккумулятора?
    ДА -
    Проверьте надежность соединения клемм в блоке управления EPS и исправьте при необходимости. Если плохих соединений не выявлено, замените блок управления EPS. ■
    НЕТ -
    Устраните разрыв в проводе между блоком EPS и предохранителем № 2-1 (EPS) (70А) в блоке реле/предохранителей моторного отсека.■
