    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

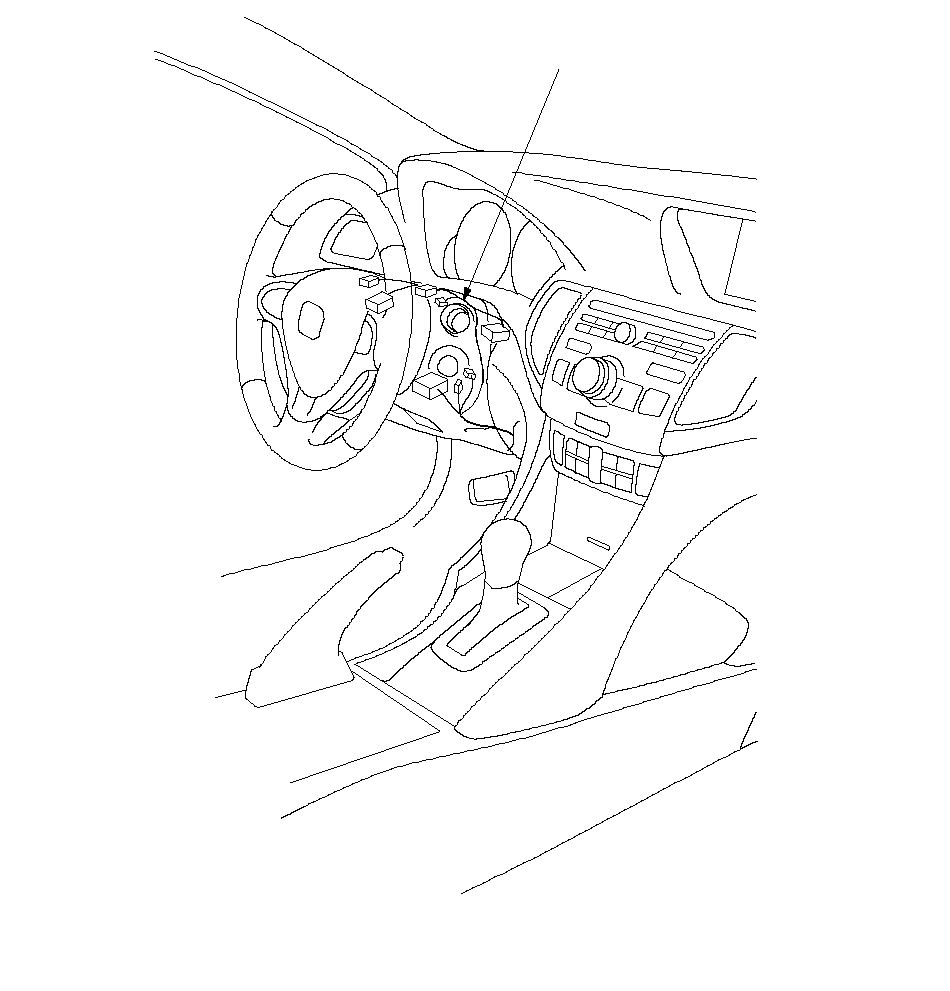

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    D

    C

    B

    A

    E

    F

    G

    K

    J

    H

    ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ДАТЧИКА

    D

    C

    B

    A

    E

    F

    G

    H

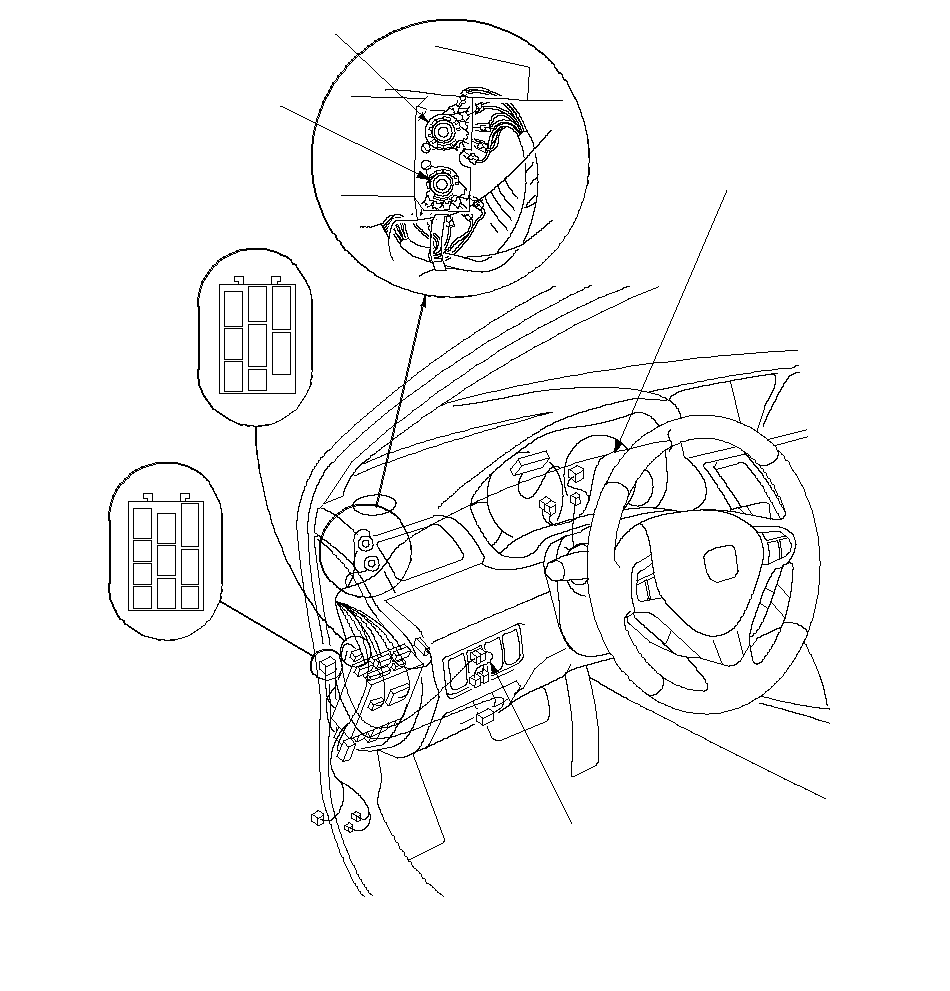

    ВОДИТЕЛЬСКАЯ
    КЛЕММНАЯ КОРОБКА 1

    ВОДИТЕЛЬСКАЯ
    КЛЕММНАЯ КОРОБКА 2

    Показана модель ЛРК, модель ПРК аналогична.

    G502

    G501

    }

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    Показана модель ЛРК, модель ПРК аналогична.

    }

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    G504

    A

    B

    C

    D

    E

    F

    G

    H

    J

    K

    G503

    G505

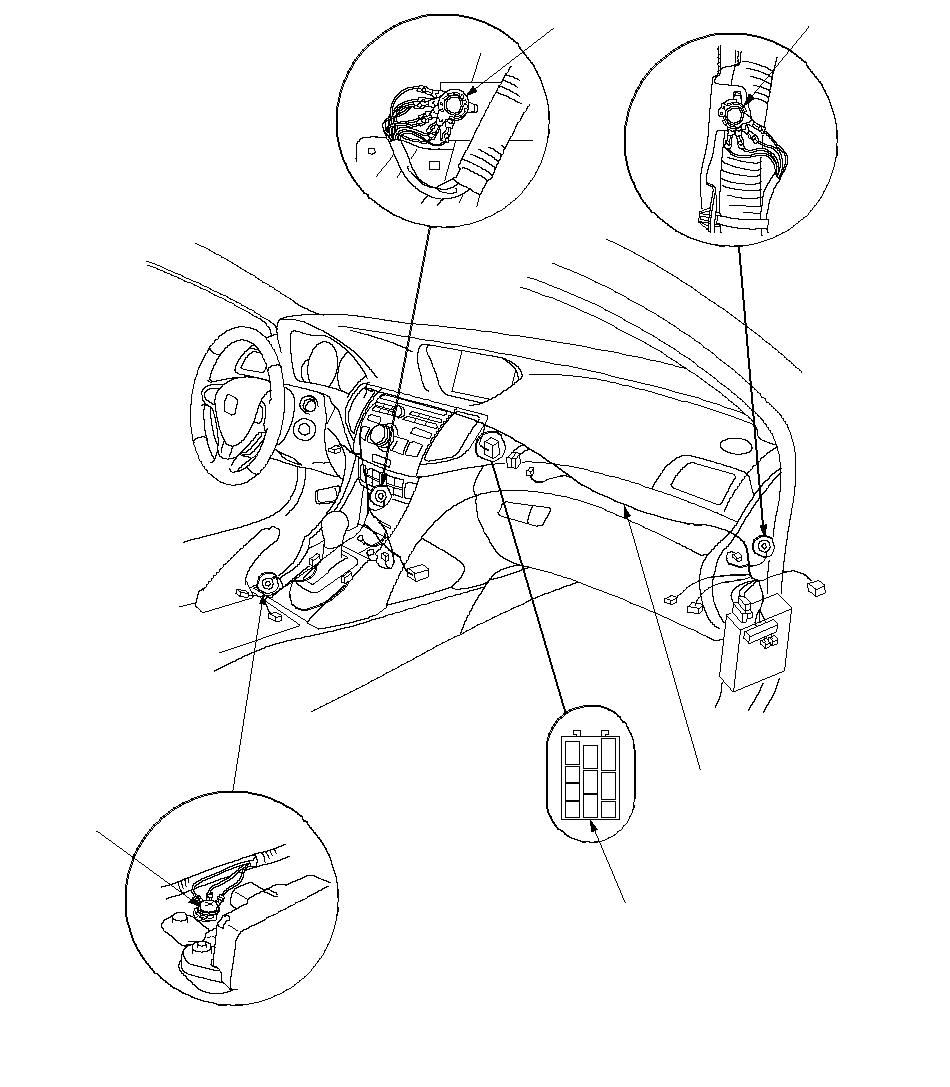

    ЦЕНТРАЛЬНАЯ КЛЕММНАЯ КОРОБКА

    Показана модель ЛРК, модель ПРК аналогична.

    }
