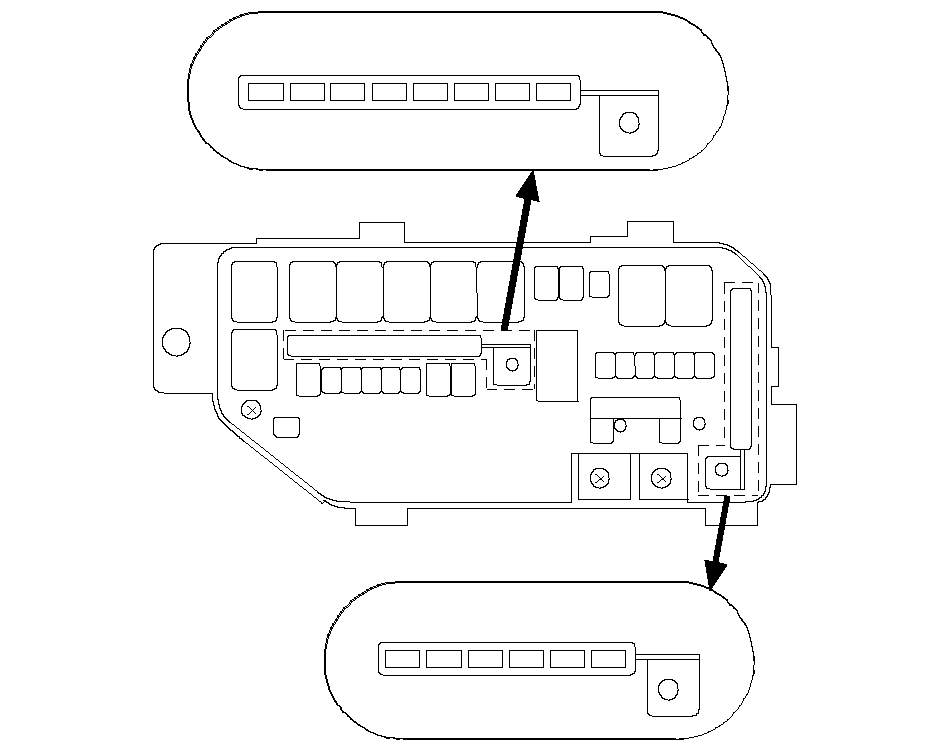

Перечень предохранителей для компонетов - Блок реле и предохранителей, расположенный под панелью управления

1

ОСНОВНОЙ

100 A

Аккумулятор, источник питания

AS F/B

60 A ^*1

Предохранители с № 7 до № 13, № 20 и № 21 (в блоке реле/предохранителей под панелью приборов со стороны пассажира)

40 A ^*2

2

2-1

EPS

70 A

Блок управления EPS

2-2

AS F/B OP

40 A

Предохранители с № 14 до № 22 (в блоке реле/предохранителей под панелью приборов со стороны пассажира)

2-3

VSA FSR

30 A

Блок управления-модулятор VSA (FSR)

2-4

Не используется

———

Не используется

2-5

VSA MTR

30 A

Блок управления-модулятор VSA (MTR)

2-6

Не используется

———

Не используется

3

3-1

IG MAIN

50 A

Предохранители с № 1 до № 7 и с № 9 до № 13 (в блоке реле/предохранителей под панелью приборов со стороны водителя)

3-2

DR F/B

40 A ^*4

Предохранители № 14, с № 19 до № 25 (в блоке реле/предохранителей под панелью приборов со стороны водителя)

3-3

AS LT MAIN

50 A

Предохранители с № 1 до № 5 (в блоке реле/предохранителей под панелью приборов со стороны пассажира)

3-4

DR F/B

60 A ^*3

Предохранители № 14, с № 19 до № 25 (в блоке реле/предохранителей под панелью приборов со стороны водителя)

3-5

DR LT MAIN

40 A

Предохранители с № 26 до № 31 (в блоке реле и предохранителей под панелью приборов со стороны водителя)

3-6

MAIN FAN MTR

30 A

Электродвигатель вентилятора радиатора (через реле вентилятора радиатора)

3-7

Не используется

———

Не используется

3-8

WIP MTR

30 A

Электродвигатель стеклоочистителя (быстрый/медленный) (через цепь реле электродвигателя стеклоочистителя в электрической схеме реле)

4

40 A

Конденсаторы (через реле обогревателя заднего стекла), обогреватель заднего стекла (через реле обогревателя заднего стекла)

5

20 A

Электродвигатель вентилятора конденсатора кондиционера (через цепь реле вентилятора конденсатора кондиционера воздуха в электрической схеме реле)

6

———

Не используется

7

———

Не используется

8

40 A

Электродвигатель отопителя (через реле электродвигателя отопителя)

9

15 A

MICU со стороны водителя, переключатель аварийного сигнала (через блок реле/предохранителей под панелью приборов со стороны водителя)

10

10 A

Комбинированный переключатель круиз-контроля ^*1 , дистанционный переключатель ^*1 , звуковой сигнал (высокий/низкий), переключатель звукового сигнала, реле звукового сигнала охранной сигнализации

*1:

С ACC

*2:

Без АСС

*3:

С сиденьем с электроприводом и люком

*4:

Без сиденья с электроприводом и люка

11

30 A

реле омывателя фар ^*2 , электродвигатель омывателя фар ^*2

12

15 A

Блок АСС ^*1 , фонари стоп-сигнала, переключатель положения педали тормоза (через электрическую схему реле) ^*1 , блок управления-модулятора VSA

13

15 A

Катушки зажигания (с № 1 по № 4) (через реле катушки зажигания)

14

15 A

Датчик A/F (SENSOR1), ECM/PCM (SUBRLY)

15 (модель с ЛРК)

10 A

Через блок реле и предохранителей под панелью приборов со стороны водителя:

Блок АСС ^*1 , датчик автоматического освещения/дождя, разъем информационной связи (DLC), мультиплексный блок управления дверью (главный переключатель стеклоподъемника), плафон освещения двери водителя, MICU со стороны водителя, плафон освещения двери переднего пассажира, модуль управления приборами, блок дистанционного управления иммобилайзера, микрофон (с навигацией)

Через блок реле и предохранителей под панелью приборов со стороны пассажира:

Блок аудиосистемы, блок центрального дисплея, панель переключателей аудиосистемы/навигации, блок управления Hands Free, блок навигационного дисплея, блок навигации, MICU со стороны пассажира, блок управления электроприводом сиденья (с DPMS)

15 (модели с ЛРК)

Через блок реле и предохранителей под панелью приборов со стороны пассажира:

Блок АСС ^*1 , блок аудиосистемы (без навигации), панель переключателей аудиосистемы/навигации, датчик дождя/автоматического освещения, разъем информационной связи (DLC), мультиплексный блок управления дверью (главный переключатель стеклоподъемника), плафон освещения двери водителя, плафон освещения двери переднего пассажира, модуль управления приборами, блок управления Hands Free, блок дистанционного управления иммобилайзера, выключатель ультразвука, выключатель датчика наклона/ультразвука, микрофон (без навигации), блок навигации, MICU со стороны пассажира, блок управления электроприводом сиденья (DPMS)

Через блок реле и предохранителей под панелью приборов со стороны водителя:

MICU со стороны водителя, датчик наклона, сирена ультразвука

16 (модель с ЛРК)

7,5 A

Через блок реле и предохранителей под панелью приборов со стороны водителя:

Потолочный плафон, освещение туалетного зеркала со стороны водителя, подсветка ключа зажигания, плафон освещения задней левой двери, плафон местного освещения, освещение туалетного зеркала со стороны пассажира, освещение багажного отделения

Через блок реле и предохранителей под панелью приборов со стороны пассажира:

Плафон освещения задней правой двери

16 (модели с ЛРК)

Через блок реле и предохранителей под панелью приборов со стороны пассажира:

Потолочный плафон, освещение туалетного зеркала со стороны водителя, подсветка ключа зажигания, плафон освещения задней левой двери, плафон местного освещения, освещение туалетного зеркала со стороны пассажира, освещение багажного отделения

Через блок реле и предохранителей под панелью приборов со стороны водителя:

Плафон освещения задней правой двери, освещение багажного отделения

17

15 A

Датчик CKP, датчик CMP В, ECM/PCM (ETCSRLY) (через реле управления системой электронного управления дроссельной заслонкой (ETCS)), ECM/PCM (IGP), ECM/PCM (MRLY),инжекторы (от № 1 до № 4), датчик MAF, главное реле PGM-FI 1 (FI MAIN)

Через блок реле и предохранителей под панелью приборов со стороны водителя:

ECM/PCM (IMOFPR)

18

15 A

ECM/PCM (IG1ETCS), реле управления электронной системой управления дроссельной заслонкой (ETCS)

19

———

Не используется

20

7,5 A

Реле муфты сцепления компрессора кондиционера

21

7,5 A

ECM/PCM (через цепь реле вентилятора конденсатора кондиционера воздуха в электрической схеме реле)

*1:

С ACC

*2:

С омывателем фар
