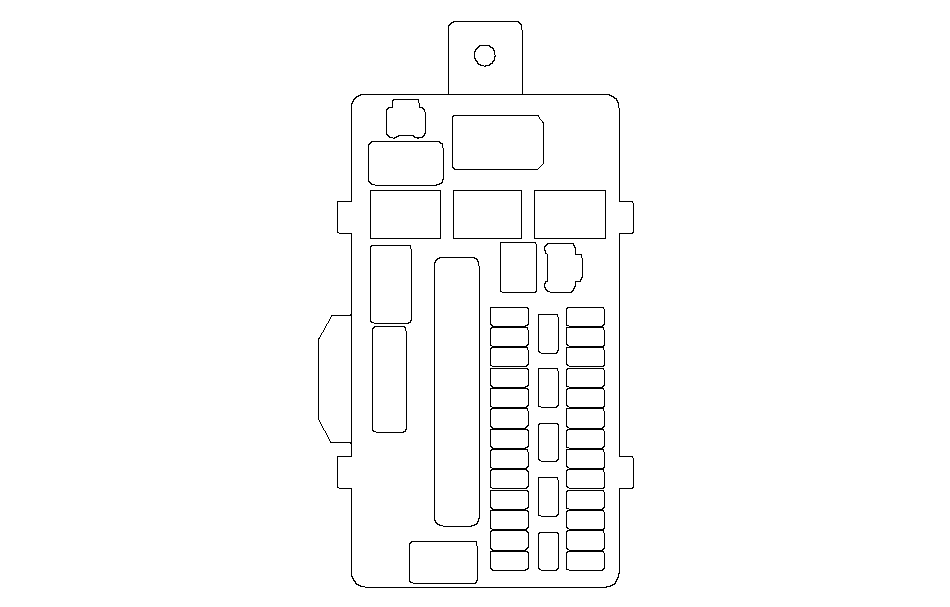

Перечень предохранителей для компонентов - блок реле и предохранителей, расположенный под панелью управления со стороны водителя

1

7,5 A

Блок Е-преднатяжителя (с ACC), блок LKAS

2

7,5 A

Электродвигатель регулятора левой фары ^*2 , блок АСС, блок управления регулятора фар (с HID), блок управления электроприводом сиденья (с DPMS), радар миллиметровых волн (с АСС) (модель с ЛРК)

3

15 A

Через блок реле и предохранителей под панелью приборов со стороны пассажира: Электродвигатель омывателя ветрового стекла, MICU со стороны пассажира

4

10 A

Блок реле и предохранителей под панелью приборов со стороны пассажира, электрическая схема реле (цепь реле электродвигателя стеклоочистителя)

5

7,5 A

Автоматическое затемнение внутреннего зеркала, модуль управления приборами, электромагнитный клапан блокировки переключения передач (АКП), датчик автоматического освещения/дождя ^*1 , переключатель омывателя фар, переключатель датчика парковки и включения заднего хода, блок управления датчиком парковки и включения заднего хода, блок управления электроприводом сиденья (с DPMS), камера LKAS

Через блок реле и предохранителей под панелью приборов со стороны пассажира:

MICU, со стороны пассажира

Переключатель диапазона передач трансмиссии (R) (АКП), PCM (АКП), MICU со стороны водителя (АКП), фонари заднего хода (АКП), блок навигации (АКП)

MICU со стороны водителя (МКП), фонари заднего хода (МКП)

6

7,5 A

Блок управления-модулятора VSA, датчик угловой скорости и поперечного ускорения автомобиля, блок управления EPS, переключателя регулятора света фар (без HID) ^*2 , электродвигатель регулятора правой фары (без HID) ^*2

Через электрическую схему реле:

Блок АСС, блок управления-модулятора VSA

7

15 A

Определитель электрической нагрузки (ELD), выключатель положения педали тормоза, датчик А CMP, вторичный HO2S, электромагнитный клапан управления двигателем, клапан продувки бачка абсорбера EVAP, генератор, электромагнитный клапан блокировки заднего хода (МКП)

8

7,5 A

Электромагнитный клапан стартера (АКП), переключатель диапазона трансмиссии (N, P) (АКП), электромагнитный клапан стартера (МКП)

9

20 A

Блок ECM/PCM (IG1), топливный насос, блок дистанционного управления-иммобилайзера

10

10 A

ECM/PCM (VBSOL)

11

10 A

Блок подушек безопасности (SRS)

12

7,5 A

Индикатор блокировки подушки безопасности переднего пассажира, блок OPDS, блок SRS

13

———

Не используется

14

———

Не используется

15

7,5 A

MICU со стороны водителя (DAY LT) ^*3 , не используется (модель ПРК)

16

7,5 A

Мультиплексный блок управления дверьми (главный переключатель стеклоподъемника), панель переключателей аудиосистемы и системы навигации, переключатель электрозеркал, переключатель обогревателя сиденья водителя, переключатель обогревателя сиденья переднего пассажира, блок центрального дисплея (модель ЛРК), блок управления отопителем/блок климат-контроля

Через блок реле и предохранителей в моторном отделении:

Переключатель обогревателя заднего окна (в блоке управления отопителем/блоке климат-контроля), ECM/PCM (FANL), ECM/PCM (ACC)

Через электрическую схему реле:

Реле вентилятора радиатора, ECM/PCM (FANH)

17

7,5 A

MICU, со стороны водителя

18

7,5 A

Центральное гнездо питания аксессуаров, электромагнитный клапан блокировки ключа (АКП), микрофон (с навигацией)

Через блок реле и предохранителей под панелью приборов со стороны пассажира:

Блок навигационного дисплея, блок аудиосистемы, интерфейсный набор, блок навигации (модель с ЛРК), микрофон навигации/HFT (модель с ЛРК), блок управления Hands Free (модель с ПРК)

19

20 A

Электропривод сиденья водителя (скольжение, вперед вверх-вниз), блок управления электроприводом сиденья (с DPMS)

20

20 A

Блок управления/электродвигатель люка крыши

*1:

С автоматическим стеклоочистителем

*2:

С системой регулятора направления света фар (без HID)

*3:

С дневными ходовыми огнями

21

20 A

Электропривод сиденья водителя (наклон, назад вверх-вниз), блок управления электроприводом сиденья (с DPMS)

22

20 A

MICU со стороны водителя, переключатель стеклоподъемника задней левой двери (с функцией всех стеклоподъемников AUTO UP/AUTO DOWN) (модель с ЛРК), переключатель стеклоподъемника задней левой двери (без функции всех стеклоподъемников AUTO UP/AUTO DOWN) (модель с ЛРК), переключатель стеклоподъемника задней правой двери (с функцией всех стеклоподъемников AUTO UP/AUTO DOWN) (модель с ПРК), переключатель стеклоподъемника задней правой двери (без функции всех стеклоподъемников AUTO UP/AUTO DOWN) (модель с ПРК)

23

20 A

Реле гнезда питания аксессуаров

24

20 A

Мультиплексный блок управления дверью (главный переключатель стеклоподъемника)

25

15 A

Приводной механизм запирания двери водителя, Приводной механизм отпирания крышки багажного отделения, MICU со стороны водителя, Приводной механизм запирания крышки заливной горловины топливного бака, Приводной механизм запирания левой задней двери (модель с ЛРК), диод (модель с ЛРК), Приводной механизм запирания правой задней двери (модель с ПРК)

26

10 A

MICU со стороны водителя, левый передний противотуманный фонарь (модель с ЛРК), правый передний противотуманный фонарь (модель с ПРК)

27

10 A

MICU со стороны водителя, фонари освещения номерного знака, левый задний габаритный фонарь, правый задний габаритный фонарь, левый передний габаритный фонарь (модель с ЛРК), правый передний габаритный фонарь (модель с ПРК)

28

10 A

MICU со стороны водителя (H/L HI)

29

10 A ^*3

Реле дневных ходовых огней, передние габаритные огни, задние фонари, фонари освещения номерного знака

30

15 A

MICU со стороны водителя (H/L LO)

31

———

Не используется

*3:

С дневными ходовыми огнями
