Расположение разъемов блока реле и предохранителей под передней панелью (пассажира)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

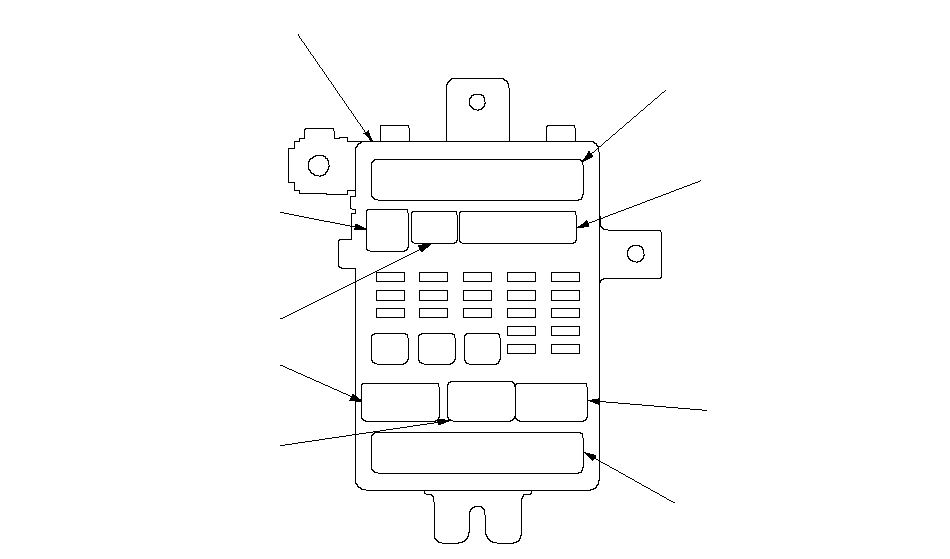

Блок реле и предохранителей под панелью приборов со стороны пассажира
|
Гнездо
|
Обозначение
|
Клемма
|
Соединяется с
|
Примечания
|
|---|---|---|---|---|
|
A
|
1
|
38
|
Жгут проводов панели приборов
|
|
|
B
|
8
|
1
|
Жгут проводов панели приборов
|
|
|
[Жгут проводов моторного отсека с левой стороны]
|
||||
|
C
|
7
|
12
|
Жгут проводов панели приборов
*
|
|
|
D
|
2
|
28
|
Жгут проводов аудиосистемы
|
|
|
E
|
6
|
18
|
Жгут проводов моторного отсека с правой [левой] стороны
|
|
|
F
|
5
|
2
|
Жгут проводов моторного отсека с правой [левой] стороны
|
|
|
G
|
3
|
16
|
Не используется
|
|
|
H
|
4
|
38
|
Жгут проводов с правой [левой] стороны
|
|
[ ]:
|
Автомобиль с ПРК
|
|
*:
|
С омывателем фар
|
