Расположение реле и блока управления - сиденье

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

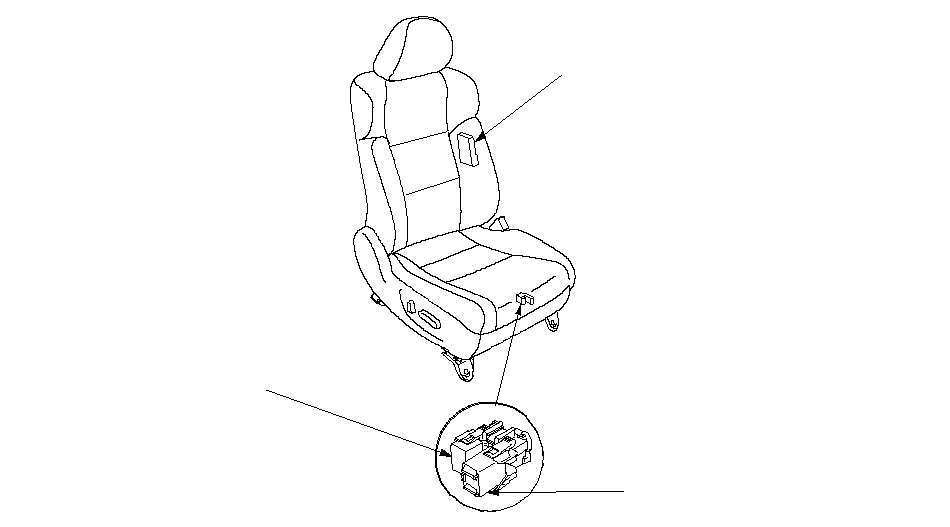

СИДЕНЬЕ ВОДИТЕЛЯ

РЕЛЕ (4Р) (HIGH) ОБОГРЕВАТЕЛЯ
СИДЕНЬЯ ВОДИТЕЛЯ

РЕЛЕ (5Р) (LOW) ОБОГРЕВАТЕЛЯ
СИДЕНЬЯ ВОДИТЕЛЯ

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ РЕГУЛИРОВКИ СИДЕНЬЯ

}

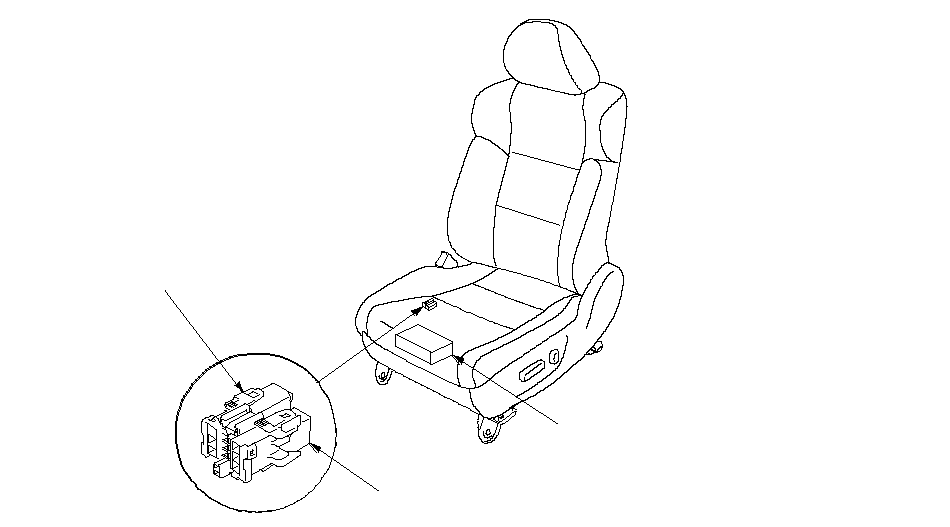

СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА

РЕЛЕ ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ПЕРЕДНЕГО
ПАССАЖИРА (HIGH) (4Р)

РЕЛЕ ОБОГРЕВАТЕЛЯ СИДЕНЬЯ ПЕРЕДНЕГО
ПАССАЖИРА (LOW) (5Р)

БЛОК OPDS

На рисунке показана модель с ЛРК, модель с ПРК симметрична.

}
