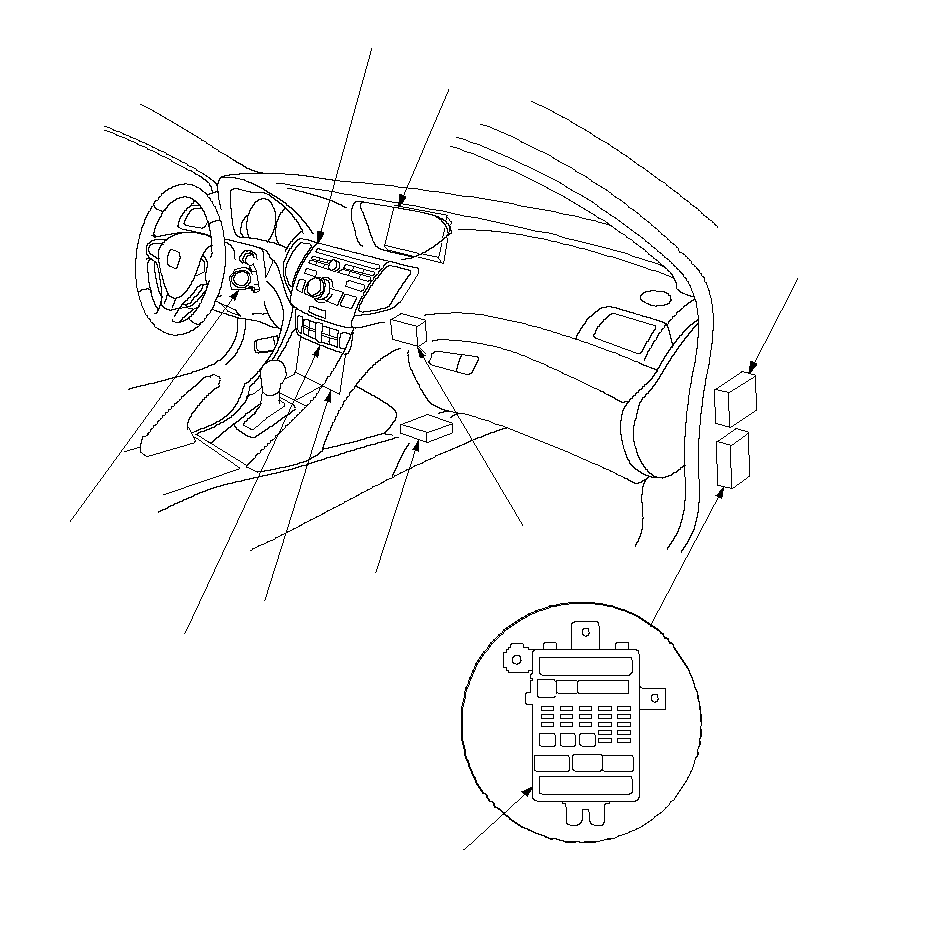

Расположение реле и блока управления - Панель управления

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Автомобиль с ЛРК

БЛОК УПРАВЛЕНИЯ ПАРКОВОЧНЫМ
ДАТЧИКОМ и ДАТЧИКОМ ВКЛЮЧЕНИЯ ЗАДНЕГО ХОДА

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ ТОКА НА СТАРТЕР

РЕЛЕ ПРИКУРИВАТЕЛЯ

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
(ТОПЛИВНЫЙ НАСОС)

MICU ВОДИТЕЛЯ
(встроен в блок реле/предохранителей под
панелью приборов со стороны водителя)

БЛОК ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ УПРАВЛЕНИЯ

БЛОК УПРАВЛЕНИЯ РЕГУЛЯТОРОМ ФАР (с HID)

БЛОК АСС

РЕЛЕ ГНЕЗДА ПИТАНИЯ АКСЕССУАРОВ
Цвета проводов: PNK, LT BLU, BLK
и PUR

РЕЛЕ ЗВУКОВОГО СИГНАЛА ОХРАННОЙ СИГНАЛИЗАЦИИ
Цвета проводов: BRN, RED, GRY
и RED

РЕЛЕ ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ
Цвета проводов: PNK, WHT, WHT, GRY
и WHT

РЕЛЕ ОМЫВАТЕЛЯ ФАР
Цвета проводов: GRN, WHT, ORN
и WHT

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

}

Автомобиль с ПРК

БЛОК УПРАВЛЕНИЯ
РЕГУЛЯТОРОМ НАПРАВЛЕНИЯ ФАР

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ ТОКА НА СТАРТЕР

РЕЛЕ ПРИКУРИВАТЕЛЯ

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
(ТОПЛИВНЫЙ НАСОС)

MICU ВОДИТЕЛЯ
(встроен в блок реле/предохранителей под
панелью приборов со стороны водителя)

БЛОК ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ УПРАВЛЕНИЯ

РЕЛЕ ЗАМКА СУПЕРБЛОКИРОВКИ ЛЕВОЙ СТОРОНЫ
Цвета проводов: GRN, GRN, BRN, ORN
и BLU

БЛОК УПРАВЛЕНИЯ ПАРКОВОЧНЫМ ДАТЧИКОМ/ДАТЧИКОМ ВКЛЮЧЕНИЯ ЗАДНЕГО ХОДА

БЛОК АСС

РЕЛЕ ГНЕЗДА ПИТАНИЯ АКСЕССУАРОВ
Цвета проводов: PNK, LT BLU, BLK
и PUR

РЕЛЕ ОМЫВАТЕЛЯ ФАР
Цвета проводов: GRN, WHT, ORN
и WHT

РЕЛЕ ЗАМКА СУПЕРБЛОКИРОВКИ ПРАВОЙ СТОРОНЫ
Цвета проводов: GRN, GRN, BRN, RED
и BLU

РЕЛЕ ОТПИРАНИЯ МЕХАНИЗМА СУПЕРБЛОКИРОВКИ
Цвета проводов: GRN, GRN, BRN, BRN
и BLU

РЕЛЕ ЗВУКОВОГО СИГНАЛА ОХРАННОЙ СИГНАЛИЗАЦИИ
Цвета проводов: BLU, GRN, ORN, GRN
и BRN

}

БЛОК УПРАВЛЕНИЯ
ОТОПИТЕЛЕМ/БЛОК КЛИМАТ-КОНТРОЛЯ

БЛОК НАВИГАЦИОННОГО ДИСПЛЕЯ/
БЛОК ЦЕНТРАЛЬНОГО ДИСПЛЕЯ (без системы навигации)

БЛОК УПРАВЛЕНИЯ EPS

ПАССАЖИРСКИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ ПОД ПАНЕЛЬЮ ПРИБОРОВ
MICU ПАССАЖИРА
(встроен в пассажирский блок предохранителей/реле под панелью приборов)

·
·

БЛОК SRS

ИММОБИЛАЙЗЕР-БЛОК
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

На рисунке показана модель с ЛРК, модель с ПРК симметрична.

БЛОК Е-ПРЕДНАТЯЖИТЕЛЯ
(с ACC)

·
·

БЛОК АУДИОСИСТЕМЫ (с системой навигации)

ПАНЕЛЬ ПЕРЕКЛЮЧЕНИЯ АУДИО/НАВИГАЦИОННОЙ СИСТЕМЫ (с системой навигации)
БЛОК АУДИОСИСТЕМЫ (без системы навигации)

·
·

}
