Поиск неисправностей навигационной системы по признакам - блок навигации не принимает и не дает извлечь диск навигации DVD

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Навигационный блок не извлекает или не принимает навигационный DVD диск

Проверьте предохранитель № 15 (10 А) в блоке предохранителей/реле моторного отсека и предохранитель № 18 (7,5 А) в блоке предохранителей и реле под панелью приборов со стороны водителя.

Предохранители исправны?

ДА	-	Перейдите к Этап 2 .
НЕТ	-	Замените перегоревший предохранитель и повторите проверку.■

DVD диск извлекается?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Перейдите к Этап 5 .

Навигационный блок принимает навигационный DVD диск?

ДА	-	В данный момент проблем нет, система в порядке. Проверьте контакты и крепления клемм № 1, № 2 и № 4 разъема А (8Р) навигационного блока.■
НЕТ	-	Замените навигационный блок. ■

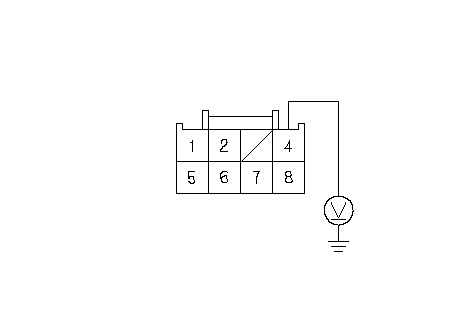

Измерьте напряжение между клеммой № 4 разъема А (8P) навигационного блока и "массой" кузова.

Напряжение меньше 0,1 В?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Устраните разрыв или повышенное сопротивление в BLK проводе между разъемом А (8Р) навигационного блока и "массой" (G651). ■

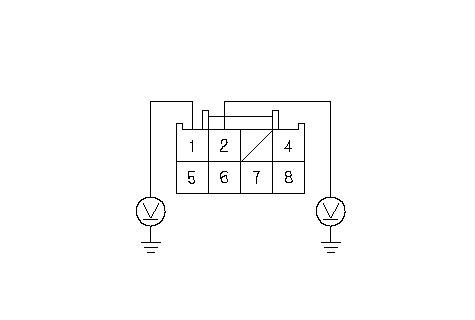

Измерьте напряжение между клеммами № 1 и № 2 разъема А (8P) навигационного блока и "массой" кузова.

Есть ли напряжение в аккумуляторной батарее?

ДА	-	Замените навигационный блок. ■
НЕТ	-	Устраните разрыв в проводе WHT между клеммой № 1 разъема А (8Р) навигационного блока и предохранителем № 15 (10 А) в блоке реле/предохранителей моторного отсека или между клеммой № 2 разъема А (8Р) навигационного блока и предохранителем № 18 (7,5 А) в блоке реле/предохранителей панели приборов со стороны водителя.■
