    • Проверка входного сигнала электрозеркал (выключателя стеклоподъемника со стороны переднего пассажира)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

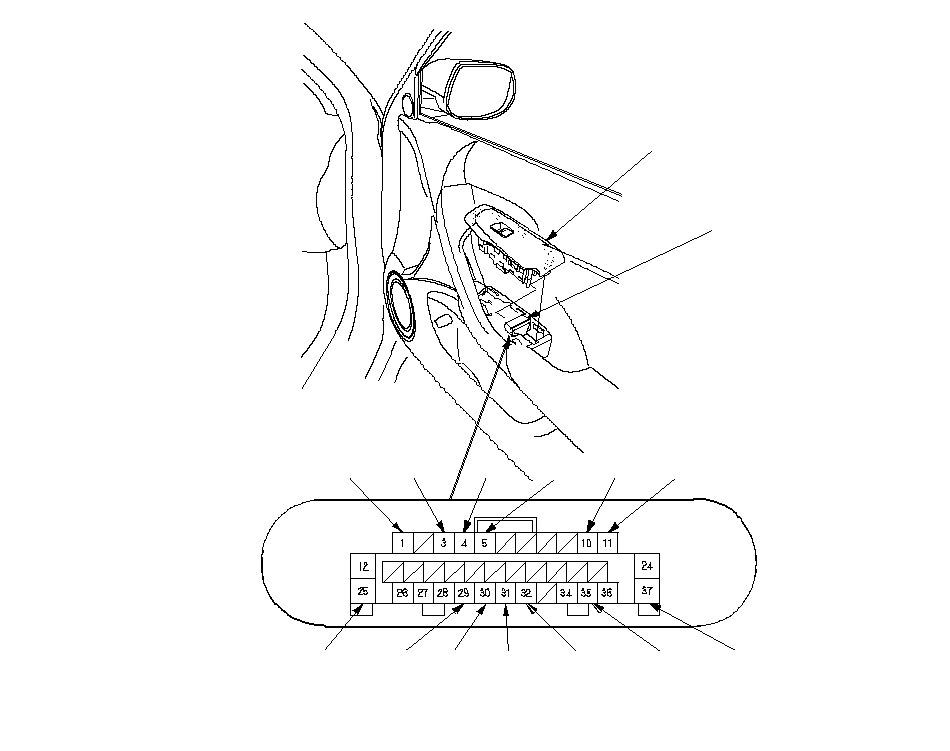

    1. Отсоедините 37 Р разъем (А) от выключателя стеклоподъемника переднего пассажира (В).
    1. Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
      • Если клеммы погнуты, ненадежно закреплены или покрыты ржавчиной, отремонтируйте их и снова проверьте качество соединений.
      • Если клеммы исправны, перейдите к Этап 4 .
    1. Не соединяя разъем, проведите эти проверки по входам в разъем.
      • Если какая-либо проверка покажет наличие неисправности, найдите и ликвидируйте причину и повторите проверку.
      • Если все проверки входных сигналов не выявили неисправность, замените переключатель стеклоподъемника переднего пассажира.
      Гнездо
      Провод
      Условия проведения проверки
      Проверка: Желаемый результат
      Возможная причина, если результата нет
      37
      BLK
      При всех условиях
      Проверьте, есть ли соединение с "массой": Соединение должно быть.
      • Плохой контакт с "массой" в точке G505
      • Разрыв в проводе
      25
      GRN [WHT]
      При всех условиях
      Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
      • Перегорел предохранитель № 13 (20 А) в блоке реле/предохранителей под панелью приборов со стороны пассажира.
      • Неисправен блок реле и предохранителей под панелью приборов со стороны водителя
      • Неисправен блок реле/предохранителей панели приборов со стороны пассажира
      • Разрыв в проводе
      3·4
      LT BLU·PNK
      Зажигание в положении ON (II), соедините клеммы № 25 и № 3 (или № 4), и клеммы № 4 (или № 3) и № 37 )проводами-перемычками.
      Проверьте работу обогревателя правого [левого] зеркала: Правое [левое] электрозеркало должно двигаться ВВЕРХ (или ВНИЗ).
      • Неисправно правое [левое] электрозеркало
      • Плохой контакт с "массой" в точке G505
      • Разрыв в проводе
      4·5
      PNK·RED
      Зажигание в положении ON (II), соедините клеммы № 25 и № 4 (или № 5), и клеммы № 5 (или № 4) и № 37 )проводами-перемычками.
      Проверьте работу обогревателя правого [левого] зеркала: Правое [левое] электрозеркало должно вращаться ВЛЕВО (или ВПРАВО).
      • Неисправно правое [левое] электрозеркало
      • Плохой контакт с "массой" в точке G505
      • Разрыв в проводе
      1 *2
      ORN
      Зажигание в положении ON (II), соедините клеммы № 25 и № 1 проводом- перемычкой.
      Проверьте работу обогревателя правого [левого] электрозеркала : Обогреватель левого [правого] электрозеркала должен работать (внутренний нижний край становится теплым).
      • Неисправный обогреватель правого [левого] электрозеркала
      • Плохой контакт с "массой" в точке G505
      • Разрыв в проводе
      10 *1
      GRY
      Зажигание в положении ON (II), соедините клеммы № 25 и № 10 (или № 11), и клеммы № 11 (или № 10) и № 37 проводами-перемычками.
      Проверьте работу привода складывания: Правое [левое] зеркало должно раскладываться (или складываться).
      ПРИМЕЧАНИЕ: если зеркало прекращает двигаться, немедленно отключите питание аккумулятора.
      • Неисправно правое [левое] электрозеркало
      • Разрыв в проводе
      11 *1
      WHT
      29
      BLU
      При любых условиях, отсоедините 37Р разеъм главного переключателя стеклоподъемников
      Проверьте непрерывность соединения между клеммой № 29 и клеммой № 27 разъема 37Р главного выключателя стеклоподъемников: Соединение должно быть.
      Разрыв в проводе

      [ ]:
      Автомобиль с ПРК

      *1:
      со складывающимися зеркалами
      *2:
      С обогревателем зеркал
