    • Проверка входных сигналов электрозеркал (мультиплексного блока управления дверьми)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

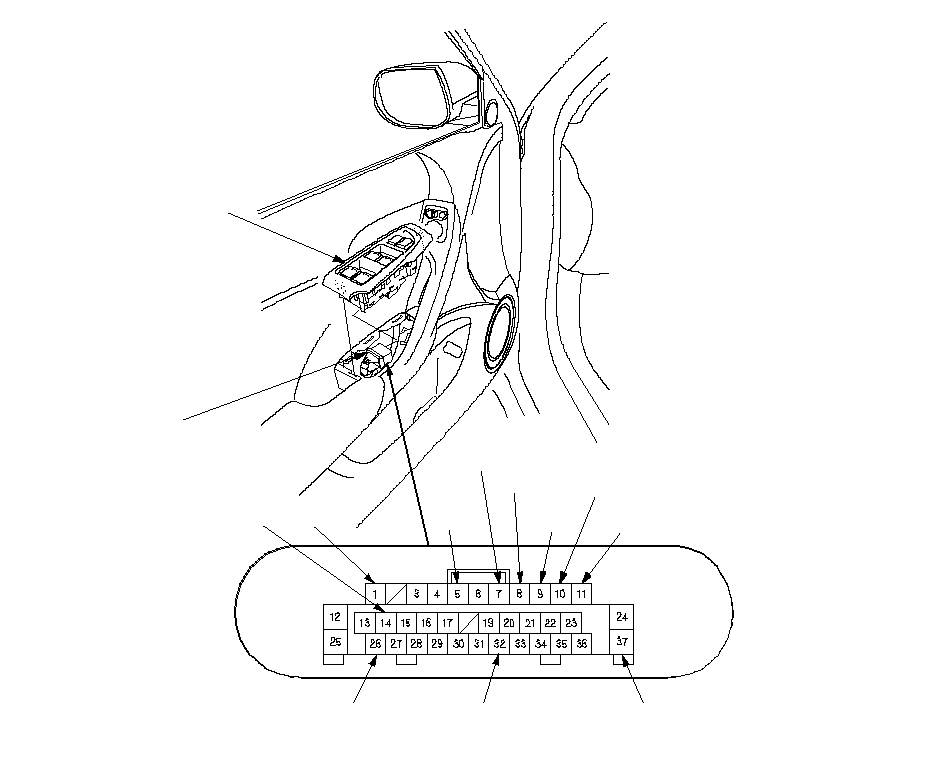

    1. Отсоедините 37P разъем (А) от главного переключателя (В) стеклоподъемников.
    1. Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
      • Если клеммы погнуты, ненадежно закреплены или покрыты ржавчиной, отремонтируйте их и снова проверьте качество соединений.
      • Если клеммы исправны, перейдите к Этап 4 .
    1. Не соединяя разъем, проведите эти проверки по входам в разъем.
      • Если проверка покажет наличие неисправности, найдите и устраните причину, и повторите проверку системы.
      • Если все проверки в норме, замените главный переключатель стеклоподъемника двери.
      Гнездо
      Провод
      Условия проведения проверки
      Проверка: Желаемый результат
      Возможная причина, если результата нет
      32
      BLK
      При всех условиях
      Проверьте, есть ли соединение с "массой": Соединение должно быть.
      • Плохой контакт с "массой" в точке G501
      • Разрыв в проводе
      37
      BLK
      Во всех условиях
      Проверьте, есть ли соединение с "массой": Соединение должно быть.
      • Плохой контакт с "массой" в точке G502
      • Разрыв в проводе
      14
      LT GRN
      Ключ зажигания в положении "ON" (II)
      Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
      • Перегорел предохранитель № 16 (7,5 А) в блоке реле/предохранителей под панелью управления со стороны водителя.
      • Разрыв в проводе
      5 *1
      BLU
      Ключ зажигания в положении "ON" (II), датчик складного зеркала нажат
      Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
      • Перегорел предохранитель № 16 (7,5 А) в блоке реле/предохранителей под панелью управления со стороны водителя.
      • Неисправный переключатель элекрозеркала
      • Разрыв в проводе
      9
      WHT[PUR]
      Ключ зажигания в положении ON (II), переключатель электрозеркал в положении зеркал RIGHT [LEFT].
      Измерьте напряжение с "массой": Напряжение аккумулятора должно присутствовать, когда нажат переключатель электрозеркал LEFT или DOWN.
      • Перегорел предохранитель № 16 (7,5 А) в блоке реле/предохранителей под панелью управления со стороны водителя.
      • Неисправный переключатель элекрозеркала
      • Разрыв в проводе
      10
      RED[YEL]
      Ключ зажигания в положении ON (II), переключатель электрозеркал в положении зеркал RIGHT [LEFT].
      Измерьте напряжение с "массой": Напряжение аккумулятора должно присутствовать, когда нажат переключатель электрозеркал RIGHT.
      • Перегорел предохранитель № 16 (7,5 А) в блоке реле/предохранителей под панелью управления со стороны водителя.
      • Неисправный переключатель элекрозеркала
      • Разрыв в проводе
      11
      GRY[LT BLU]
      Ключ зажигания в положении ON (II), переключатель электрозеркал в положении зеркал RIGHT [LEFT].
      Измерьте напряжение с "массой": Напряжение аккумулятора должно присутствовать, когда нажат переключатель электрозеркал UP.
      • Перегорел предохранитель № 16 (7,5 А) в блоке реле/предохранителей под панелью управления со стороны водителя.
      • Неисправный переключатель элекрозеркала
      • Разрыв в проводе
      1 *2
      ORN
      Зажигание в положение ON (II), соедините клеммы № 14 и № 1 проводом-перемычкой.
      Проверьте работу обогревателя левого [правого] зеркала: Обогреватель левого [правого] электрозеркала должен работать (внутренний нижний край становится теплым).
      • Неисправный обогреватель левого [правого] электрозеркала
      • Плохой контакт с "массой" в точке G503
      • Разрыв в проводе
      7 *1
      LT BLU
      Зажигание в положении ON (II), соедините клеммы № 14 и № 7 (или № 8), и клеммы № 8 (или № 7) и № 32 )проводами-перемычками.
      Проверьте работу исполнительного механизма складывания: Левое [правое] зеркало должно раскладываться (или складываться).
      ПРИМЕЧАНИЕ: если зеркало прекращает двигаться, немедленно отключите питание аккумулятора.
      • Неисправно левое [правое] электрозеркало
      • Разрыв в проводе
      8 *1
      LT GRN
      26
      PNK
      Зажигание в положение ON (II), соедините клеммы № 14 и № 26 проводом-перемычкой.
      Проверьте работу подсветки главного переключателя электрозеркал: Должен загореться индикатор переключения электрозеркала.
      • Неисправен индикатор LED
      • Неисправный переключатель элекрозеркала
      • Плохой контакт с "массой" в точке G501
      • Разрыв в проводе

      [ ]:
      Автомобиль с ПРК

      *1:
      со складывающимися зеркалами
      *2:
      С обогревателем зеркал
