Проверка и замена выключателя люка крыши
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-

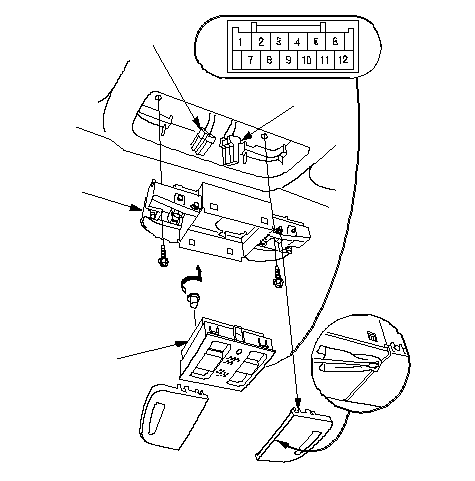

Отсоедините 12P разъем (А) выключателя люка крыши и 3Р разъем (В) местного освещения.
-
Снимите переключатель солнцезащитного козырька (C) с корпуса плафона местного освещения (D).
|
B
A
C
D
}
|
-

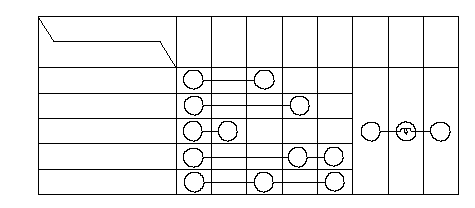

Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
-
Если соединение отличается от специфицированного в таблице, замените лампу или выключатель.
-
Установите выключатель и плафоны, выполняя операции в порядке, обратном снятию.
|
Клемма
Положение
3
6
4
5
8
ОТКРЫТЬ
ЗАКРЫТЬ
НАКЛОНИТЬ
ЗАКРЫТ+АВТО
ОТКРЫТ+АВТО
10
2
}
|
