    • Поиск неисправностей в цепи датчика хода подвески по признакам

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    ПРИМЕЧАНИЕ:
    • Перед поиском неисправностей проверьте предохранитель № 2 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны водителя.
    • Перед поиском неисправностей проверьте коды DTC и убедитесь, что линии связи B-CAN в порядке.
    1. Поднимите автомобиль и убедитесь, что он надежно зафиксирован в поднятом положении.
    1. Отсоедините 3Р разъем (А) от датчика хода передней подвески (В).
    1. Отсоедините 3Р разъем (А) от датчика хода задней подвески (В).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Включите комбинированный переключатель освещения (фар) в положение ON.

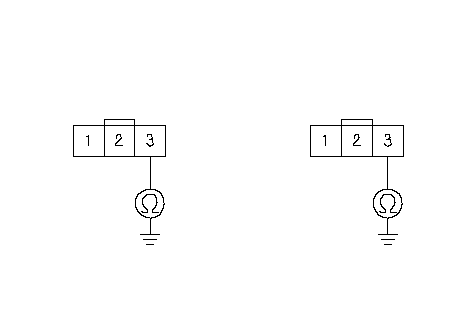

    1. Проверьте неразрывность цепи между клеммой № 3 3Р разъема датчика хода передней и задней подвески и "массой" кузова по отдельности.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните разрыв провода или плохой контакт с "массой" (G503) [G251]; если провод исправен, замените блок управления регулировкой фар .■
    [ ]: модель с ПРК

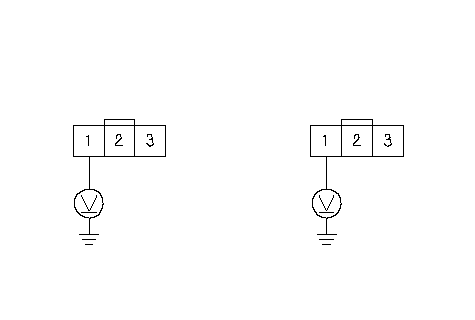

    1. Измерьте напряжение между клеммой № 1 3Р разъема датчика хода передней и задней подвески и "массой" кузова по отдельности.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Проверьте отсутствие разрыва или замыкание в цепи между блоком управления регулировкой фар и датчиком хода передней (или задней) подвески. Если провода в порядке, замените датчик хода передней (или задней) подвески.■
    1. Выкрутите болт (А) и снимите датчик хода передней подвески с нижнего рычага.
    1. Открутите гайку (А) и снимите датчик хода задней подвески с нижнего рычага.
    1. Подсоедините 3Р разъем обоих датчиков хода подвески.

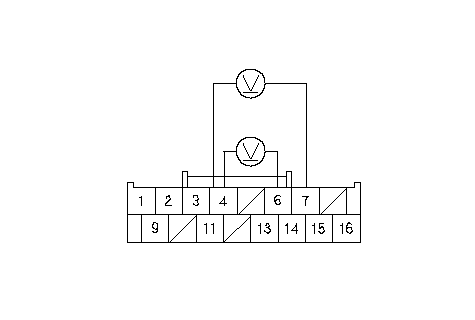

    1. Измерьте напряжение между клеммами № 4 и № 6, а также № 4 и № 7 16P разъема блока управления регулировкой направления фар при подвинутом рычаге (А) датчика хода подвески.
    Напряжение равно примерно 0,5 - 4,5 В?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт и крепления клемм в цепи между блоком управления регулировкой направления фар и датчиком хода передней (или задней) подвески; если провода в порядке, замените датчик хода передней (или задней) подвески.■
    НЕТ -
    Проверьте разрыв или замыкание в проводе между блоком управления регулировкой направления фар и датчиком хода передней (или задней) подвески; если провод в порядке, замените датчик хода передней (или задней) подвески.■
