Проверка входного сигнала датчика дождя/автоматического включения света
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: Перед проведением проверок убедитесь с помощью системы HDS, что линии связи B-CAN в порядке.
-
-

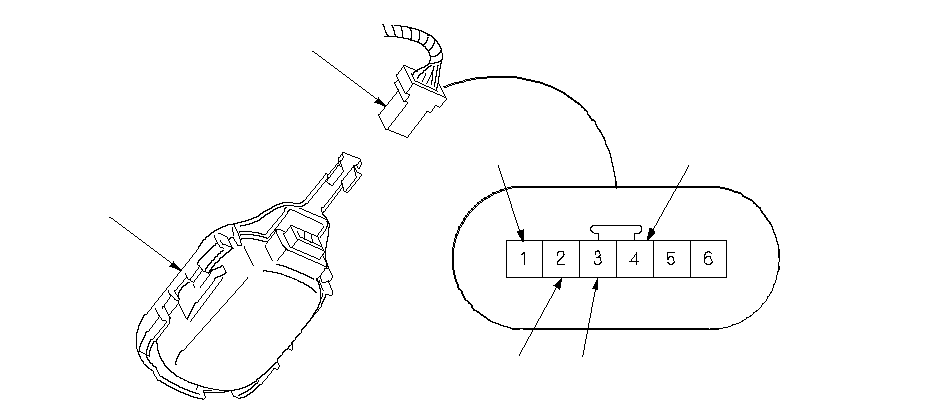

Снимите 6Р разъем (А) с датчика дождя/ автоматического включения света (В).
-
Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
-
Не соединяя разъем, проведите эти проверки по входам в разъем.
-
Если какая-либо проверка покажет наличие неисправности, найдите и ликвидируйте причину и повторите проверку.
-
Если все проверки входных сигналов не выявили неисправность, замените датчик.
|
Гнездо
|
Провод
|
Условия проведения проверки
|
Проверка: Желаемый результат
|
Возможная причина, если результата нет
|
|
1
|
GRN
|
Во всех условиях(отсоедините разъем Q (20P) блока реле и предохранителей панели приборов со стороны водителя)
|
Проверьте неразрывность цепи между клеммой и клеммой № 8 разъема Q (20P) блока предохранителей/реле под панелью приборов со стороны водителя. Соединение должно быть.
|
Разрыв в проводе
|
|
2
|
WHT
|
При всех условиях
|
Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
|
|
|
3
|
BRN
|
Ключ зажигания в положении "ON" (II)
|
Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
|
|
|
4
|
BLK
|
При всех условиях
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
|
|
ПРИМЕЧАНИЕ: Перед проведением проверок убедитесь с помощью системы HDS, что линии связи B-CAN в порядке.
-
-
Снимите 6Р разъем (А) с датчика дождя/ автоматического включения света (В).
|
GRN
Сторона проводов
клемм-выходов
BLK
WHT
BRN
A
B
}
|
-
Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
-
Не соединяя разъем, проведите эти проверки по входам в разъем.
-
Если какая-либо проверка покажет наличие неисправности, найдите и ликвидируйте причину и повторите проверку.
-
Если все проверки входных сигналов не выявили неисправность, замените датчик.
|
Гнездо
|
Провод
|
Условия проведения проверки
|
Проверка: Желаемый результат
|
Возможная причина, если результата нет
|
|
1
|
GRN
|
Во всех условиях(отсоедините разъем Q (20P) блока реле и предохранителей панели приборов со стороны водителя)
|
Проверьте неразрывность цепи между клеммой и клеммой № 8 разъема Q (20P) блока предохранителей/реле под панелью приборов со стороны водителя. Соединение должно быть.
|
Разрыв в проводе
|
|
2
|
WHT
|
При всех условиях
|
Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
|
|
|
3
|
BRN
|
Ключ зажигания в положении "ON" (II)
|
Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.
|
|
|
4
|
BLK
|
При всех условиях
|
Проверьте, есть ли соединение с "массой": Соединение должно быть.
|
|
|
