    • Проверка выключателя звукового сигнала

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    ПРИМЕЧАНИЕ: Проверьте предохранитель № 10 (10 А) в блоке реле и предохранителей в моторном отсеке. Если он перегорел, проверьте реле звукового сигнала на наличие неисправности.
    1. Поверните рулевое колесо на 180 градусов от центрального положения и снимите чехол (А).
    1. Отсоедините разъем 2Р кнопки звукового сигнала (В).
    1. Соедините клеммы № 1 и № 2 2Р разъема кнопки звукового сигнала проводом-перемычкой. Должен прозвучать звуковой сигнал.
      • Если зазвучит сигнал, проверьте, как установлена пластина кнопки звукового сигнала.
      • Если звук не извлекается, перейдите к Этап 4
    1. Снимите провод-перемычку с 2Р разъема кнопки звукового сигнала.
    1. Отсоедините 20Р разъем дополнительного жгута проводов поворотного контактора (А).
    1. Соедините клеммы № 11 и № 12 разъема 20Р (А) дополнительного жгута проводов поворотного контактора проводом-перемычкой. Должен прозвучать звуковой сигнал.
      • Если звукового сигнала нет, замените дополнительный жгут поворотного контактора.
      • Если звук не извлекается, перейдите к Этап 9

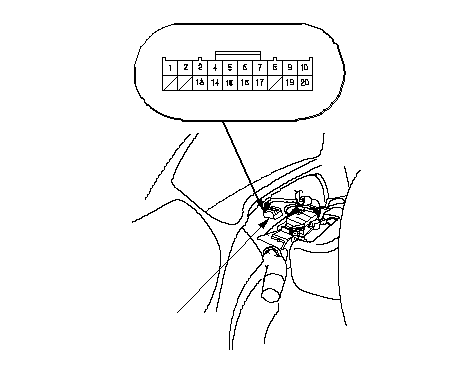

    1. Отсоедините20Р разъем жгута проводов панели приборов (А).
    1. Соедините клеммы № 1 и № 2 разъема 20Р жгута проводов панели приборов проводом-перемычкой. Должен прозвучать звуковой сигнал.
      • Если звуковой сигнал звучит, замените поворотный контактор.
      • Если звукового сигнала нет, устраните разрыв в проводе клеммы № 2 или № 1, или неисправен MICU со стороны водителя.
