Регулировка капота
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ: Если оборудовано, не повредите блок радара миллиметровых волн.
-
Снимите следующие детали:
-
Слегка ослабьте все болты (А).
-
Отрегулируйте расположение капота (В) в такой последовательности:
-
Отрегулируйте капот, двигая его влево и вправо, а также вперед и назад, используя удлиненные отверстия в петлях капота (C).
-
Поверните крайние подушки капота (D), как необходимо для плотного прилегания капота к раме спереди и по бокам.
-
Отрегулируйте замок капота (Е), чтобы добиться нужной высоты переднего края, и подвиньте замок капота вправо или влево, чтобы язычок (F) находился в центре замка капота.
-
Затяните болты до указанного момента.
-
Проверьте, чтобы капот открывался свободно и надежно закрывался.
-
Нанесите автомобильную краску на крепежные болты петель и вокруг петель и дайте ей высохнуть.
|
|
|
ПРИМЕЧАНИЕ: Если оборудовано, не повредите блок радара миллиметровых волн.
-
Снимите следующие детали:
-
Слегка ослабьте все болты (А).
|
D
B
C
E
F
E
A
6 x 1.0 mm
18 N·m
(1.8 kgf·m)
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}
|
-
Отрегулируйте расположение капота (В) в такой последовательности:
-
Отрегулируйте капот, двигая его влево и вправо, а также вперед и назад, используя удлиненные отверстия в петлях капота (C).
-
Поверните крайние подушки капота (D), как необходимо для плотного прилегания капота к раме спереди и по бокам.
-
Отрегулируйте замок капота (Е), чтобы добиться нужной высоты переднего края, и подвиньте замок капота вправо или влево, чтобы язычок (F) находился в центре замка капота.
-
Затяните болты до указанного момента.
-
Проверьте, чтобы капот открывался свободно и надежно закрывался.
-
Нанесите автомобильную краску на крепежные болты петель и вокруг петель и дайте ей высохнуть.
|
-

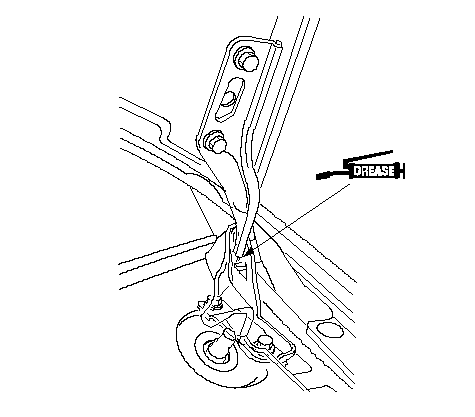

Нанесите универсальную смазку на указанные стрелочками места замка и петель капота.
-
Установите обратно все снятые детали.
|
}
}
|
