Замена нижней крышки центральной панели пола
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Снимите левую среднюю съемную панель пола (A) и правую среднюю съемную панель пола (B).
|
-1.
|
Выкрутите болт (C), фиксирующий задний пояс (D) и съемную панель к кузову.
|
|
-2.
|
Выкрутите болты (Е) и гайку (F).
|
|
-3.
|
Освободите крючки (G).
|
-
Установите съемную панель, выполняя операции в порядке, обратном снятию. Сначала закрепите крючки и установите съемную панель между задним поясом и кузовом, затем закрутите болты, начиная сзади.
|
Левая сторона
Расположения фиксаторов
: Болт, 3
C, E
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
A
D
E
C
E
G
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
}

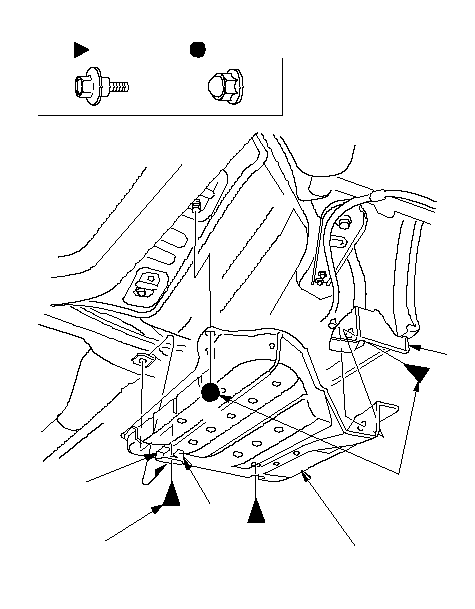

Правая сторона
Расположения фиксаторов
: Болт, 3
C, E
: Гайка, 1
F
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
E
C
F
G
G
E
D
B
}
|
