Замена задней крышки
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Снимите крышку задней части (А).
|
-1.
|
Открутите болты (В) и снимите зажим (С), крепящие крышку к кузову.
|
|
-2.
|
Модель двигателя R20A3: Снимите зажимы (D), крепящие крышку к заднему внутреннему подкрылку (Е).
|
|
-3.
|
Из-под заднего бампера (F) снимите зажимы (G), крепящие крышку и бампер.
|
|
-4.
|
Опустите переднюю часть крышки и вытащите крышку из бампера.
Модель двигателя R20A3: Снимите крышку с крышки заднего финишера (Н) и крышки заднего внутреннего подкрылка.
ПРИМЕЧАНИЕ: Для того чтобы снять фиксаторы (D, G), потяните внутренний зажим за края рядом с линией (I) на его головке.
|
-
Выполняйте операции по установке крышки в порядке, обратном снятию, соблюдая следующее:
|

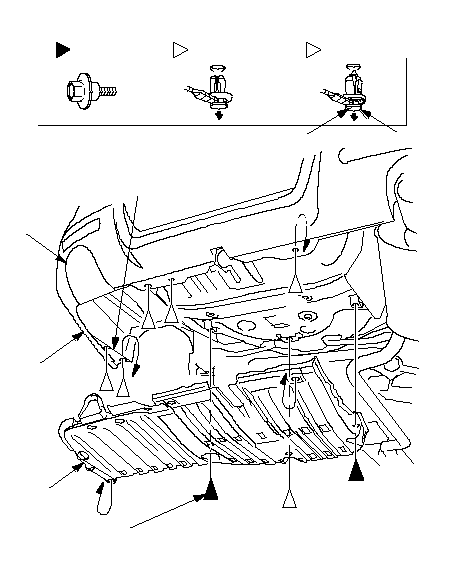

Модель двигателя R20A3
Расположения фиксаторов
: Болт, 2
B
C
A
D
E
B
C
F
G
H
G
G
D
B
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
: Фиксатор, 1
: Фиксатор, 5
D, G
I
I
}

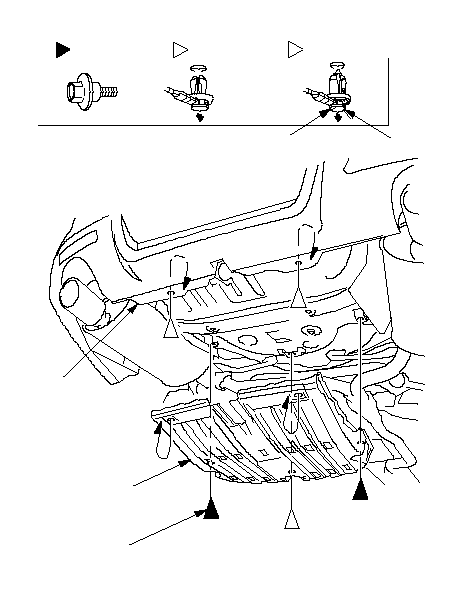

Модель двигателя K24Z3
Расположения фиксаторов
: Болт, 2
B
: Фиксатор, 1
C
A
B
C
F
G
I
I
G
B
6 x 1.0 mm
9.8 N·m (1.0 kgf·m)
: Фиксатор, 2
G
}
|
