Замена нижней решетки переднего бампера
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
ПРИМЕЧАНИЕ:
-
Снимите следующие детали:
-
Снимите с переднего бампера следующие детали:
-

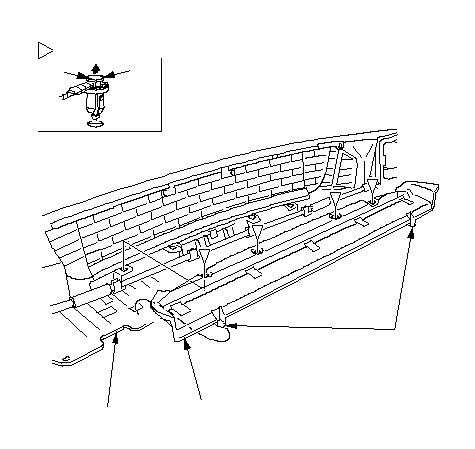

Снимите зажимы, отцепите крюки (В), затем снимите впускную пластину А с переднего бампера (С).
ПРИМЕЧАНИЕ: Для того, чтобы снять фиксаторы, потяните внутренний зажим за края рядом с линией (D) на его головке.
|
Расположения фиксаторов
: Фиксатор, 4
D
D
B
A
C
}
|
-

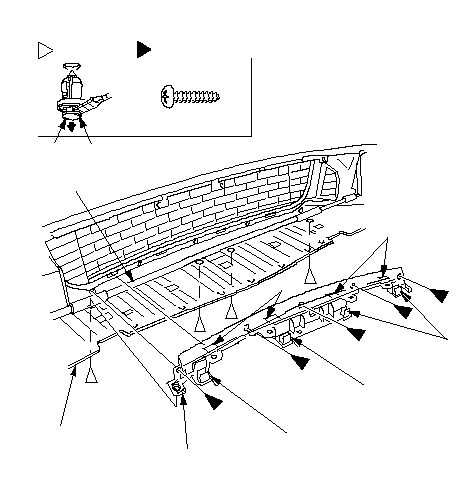

Снимите центральную впускную пластину (А) с переднего бампера (В).
|
-1.
|
С омывателем фар: Снимите трубу омывателя (С) с держателей (D) на пластине.
|
|
-2.
|
Снимите зажимы из-под бампера.
|
|
-3.
|
Выкрутите винты.
|
|
-4.
|
Вытащите пластину, чтобы отцепить крюки (Е).
ПРИМЕЧАНИЕ: Для того чтобы снять фиксаторы, потяните внутренний зажим за края рядом с линией (F) на его головке.
|
|
Расположения фиксаторов
: Фиксатор, 4
: Винт, 5
F
F
B
A
D
D
D
C
E
E
}
|
-

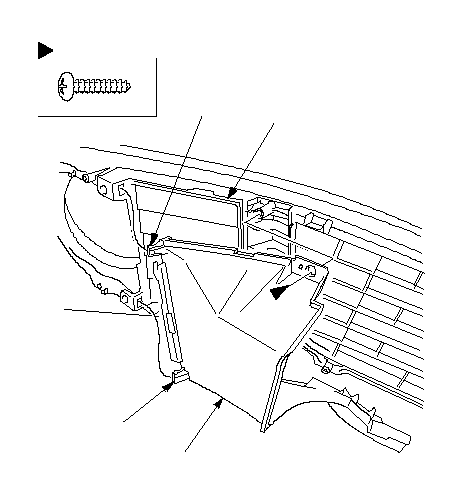

Выкрутите винты, отцепите крюки (А), затем снимите левую и правую впускные пластины (В) с нижней решетки переднего бампера (С).
ПРИМЕЧАНИЕ: Показана левая впускная пластина; правая впускная пластина аналогична.
-
|
Расположения фиксаторов
: Винт, 2
A
C
A
B
}
|
-

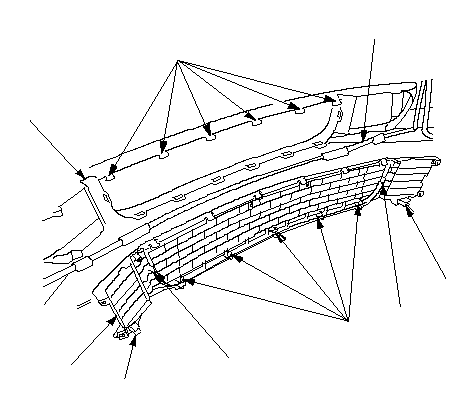

С омывателем фар: Снимите трубу омывателя (А) с держателей (В) на нижней решетке переднего бампера (С). Отцепите крюки (D, E), затем снимите нижнюю решетку с переднего бампера (F).
-
Установка нижней решетки бампера выполняется в порядке, обратном снятию. Обратите внимание на следующее:
|
C
B
E
E
E
B
A
D
F
}
|
