Поиск неисправностей по признакам в системе HFT - сообщения HFT невозможно услышать или они слишком слабые

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Сообщение HFL невозможно услышать или оно слишком слабое

Включите зажигание, повернув ключ в положение ON (II).

Проверьте работу аудиосистемы и уровни звука динамиков из различных аудиоисточников (AM, FM, CD, TA, навигация и т. д.).

Аудиосистема работает нормально и выход звука из динамка нормальный, при проигрывании различных аудиоисточников?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Выполните поиск неисправностей по признакам для аудиосистемы.■

Нажмите кнопку разговора HFT.

Аудиосистема приглушается при проигрывании сообщений HFL?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Перейдите к Этап 9 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем В (20Р) блока аудиосистемы и 28Р разъем блока управления системой Hands Free.

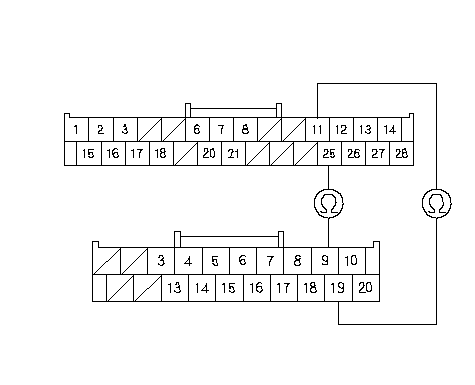

Проверьте неразрывность соединения между клеммами№ 11и № 25 разъема 28Р блока управления Hands Free и клеммами № 19 и № 9 разъема В (20Р) блока аудиосистемы.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Разрыв провода между блоком управления системой Hands Free и блоком аудиосистемы. Замените неисправный жгут проводов.■

Проверьте непрерывность цепи между "массой" и клеммами № 19 и № 9 20Р разъема В блока аудиосистемы по отдельности.

Непрерывно ли соединение?

ДА	-	Замыкание на «массу» провода между блоком управления системой Hands Free и блоком аудиосистемы. Замените неисправный экранированный жгут проводов.■
НЕТ	-	Перейдите к Этап 8 .

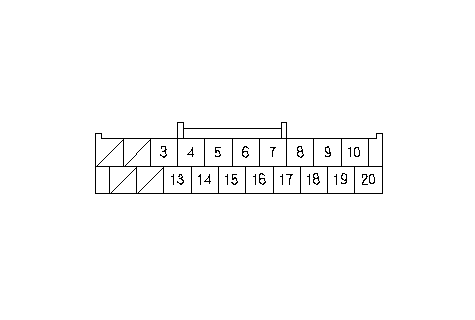

Проверьте непрерывность соединения между клеммами разъема В (20Р) блока аудиосистемы, в соответствии с таблицей.

От клеммы

К клеммам

B19

B9, B10

B9

B10

Непрерывно ли соединение?

ДА	-	Замыкание в проводе между блоком управления системой Hands Free и блоком аудиосистемы. Замените соответствующий жгут проводов.■
НЕТ	-	Замените блок управления hands free заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок управления телефоном Hands Free. Если признак неисправности не исчез, замените блок аудиосистемы с навигационной системой, без навигационной системы. ■

Нажмите кнопку разговора HFT.

Дополнительный экран аудиосистемы-HVAC (блок центрального дисплея или дисплея панели переключателей аудиосистемы/навигации) отображает меню HFT, и дополнительный дисплей отображает HandsFreeLink при нажатии кнопки разговора HFT?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Перейдите к Этап 14 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем 28Р разъем блока управления системой Hands Free и разъем В (20Р) блока аудиосистемы.

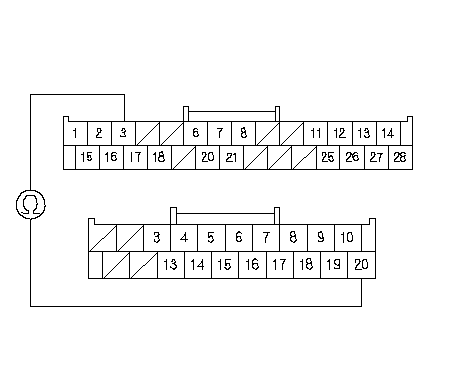

Проверьте неразрывность соединения между клеммой№ 3разъема 28Р блока управления Hands Free и клеммой№ 20разъема В (20Р) блока аудиосистемы.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 12 .
НЕТ	-	Устраните разрыв в цепи между блоком управления Hands Free и блоком аудиосистемы.■

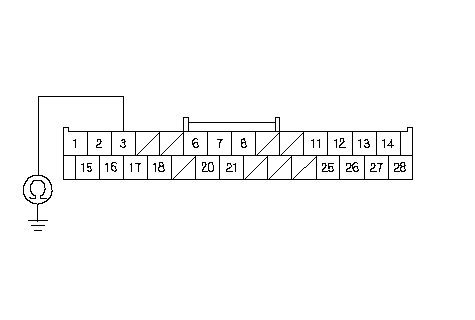

Проверьте непрерывность цепи между «массой» и клеммой № 3 28Р разъема блока управления Hands Free.

Непрерывно ли соединение?

ДА	-	Устраните замыкание на «массу» провода между блоком управления системой Hands Free и блоком аудиосистемы.■
НЕТ	-	Замените блок управления hands free заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок управления телефоном Hands Free. Если признак неисправности не исчез, замените блок аудиосистемы с навигационной системой, без навигационной системы. ■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем 28Р разъем блока управления системой Hands Free и разъем7Р переключателя HFT.

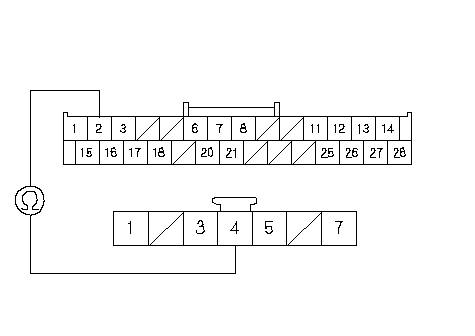

Проверьте непрерывность цепи между клеммой № 2 28P разъема блока управления системой Hands Free и клеммой № 4 7Р разъема переключателя HFT.

Непрерывно ли соединение?

ДА	-	Перейдите к проверке переключателя HFT. ■
НЕТ	-	Устраните разрыв в цепи между блоком управления Hands Free и переключателем HFT.■
