    • Поиск неисправностей аудиосистемы по признакам - информация аудиосистемы не отображается на блоке центрального дисплея (без системы навигации)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Информация аудиосистемы не отображается на блоке центрального дисплея (без системы навигации)
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Проверьте соединения 12P разъема блока центрального дисплея и разъема B (20P) аудиоблока.
    Надежно ли соединение разъемов и клемм?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Устраните неисправность в соединении и повторите проверку.■
    1. Включите зажигание, повернув ключ в положение ON (II).

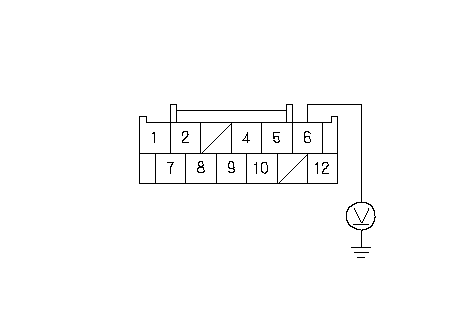

    1. Измерьте напряжение между клеммой №6 разъема 12Р блока центрального дисплея и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Устраните разрыв в проводе между предохранителем № 15(10А) в блоке реле/предохранителей моторного отсека и клеммой № 6 12Р разъема блока центрального дисплея.■

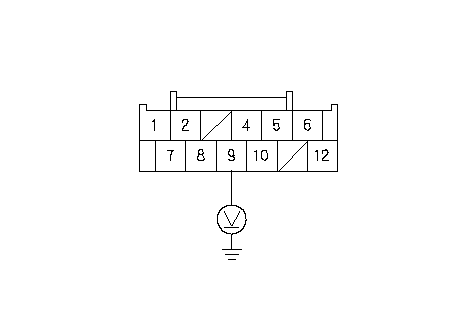

    1. Измерьте напряжение между клеммой №9 разъема 12Р блока центрального дисплея и "массой" кузова.
    Напряжение меньше 0,5 В?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Устраните разрыв провода между клеммой № 12P разъема блока центрального дисплея и "массой" кузова (G401).■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем В (20Р) аудиоблока и разъем 12Р блока центрального дисплея.

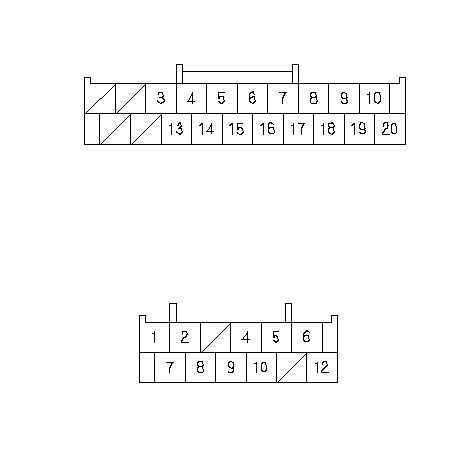

    1. Проверьте неразрывность цепи между разъемом B (20P) аудиоблока и разъемом 12Р блока центрального дисплея в соответствии с таблицей.
      Разъем аудиоблока
      Разъем блока центрального дисплея
      Цвет провода
      B6
      2
      RED
      B7
      1
      GRN
      B17
      4
      BLU

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв провода между аудиоблоком и блоком центрального дисплея.■

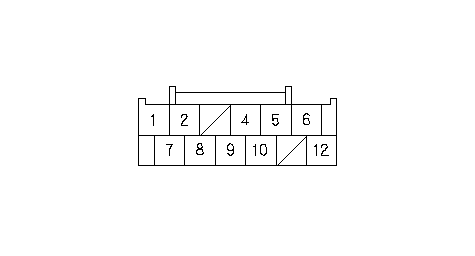

    1. Проверьте неразрывность цепи между клеммами 12Р разъема блока центрального дисплея и "массой" кузова в соответствии с таблицей.
      Разъем блока центрального дисплея
      Цвет провода
      1
      GRN
      2
      RED
      4
      BLU

    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" провода между аудиоблоком и блоком центрального дисплея.■
    НЕТ -
    Перейдите к Этап 10 .

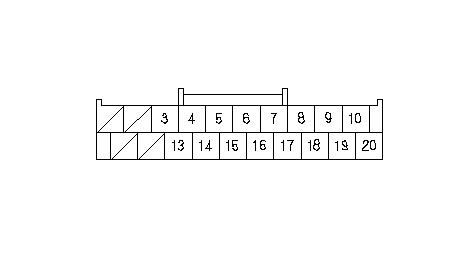

    1. Проверьте непрерывность соединения между клеммами разъема В (20Р) блока аудиосистемы в соответствии с таблицей.
      От клеммы
      К клеммам
      B16 (BLK)
      B6 (RED), B7 (GRN)

    Есть ли неразрывность цепи между какими-либо из этих клемм?
    ДА -
    Устраните разрыв в проводе между аудиоблоком и блоком центрального дисплея (замените соответствующий экранированный жгут).■
    НЕТ -
