    • Поиск неисправностей аудиосистемы по признакам - не работает подсветка кнопок аудиоблока (без системы навигации)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Подсветка кнопок аудиоблока не работает (без системы навигации)
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Поверните комбинированный выключатель освещения в положение стояночных огней.
    1. Проверьте подсветку кнопок аудиоблока.
    Кнопки подсвечиваются?
    ДА -
    Пропадающая неисправность; аудиоблок в данное время исправен. Проверьте качество контактов и крепления клемм разъема А (24P) аудиоблока.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Проверьте подсветку других кнопок, не относящихся к аудиосистеме.
    Кнопки подсвечиваются?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Устраните неисправность приборов внутреннего освещения. Сначала проверьте предохранитель № 6 (7,5 А) в блоке предохранителей/реле под панелью приборов со стороны пассажира. Если предохранитель исправен, проверьте, нет ли обрыва провода между блоком предохранителей/реле под панелью приборов со стороны пассажира и аудиоблоком.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем А (24Р) аудиоблока.
      ПРИМЕЧАНИЕ: Извлеките все диски перед снятием аудиоблока и устройства смены компакт-дисков для предотвращения повреждений механизма загрузки проигрывателя.
    1. Проверьте непрерывность соединения между клеммой № 1 разъема А (24Р) аудиоблока и клеммой № 2 разъема (32Р) модуля управления приборами.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните обрыв провода в жгуте проводов между модулем управления приборами и аудиоблоком.■
    1. Включите зажигание, повернув ключ в положение ON (II).

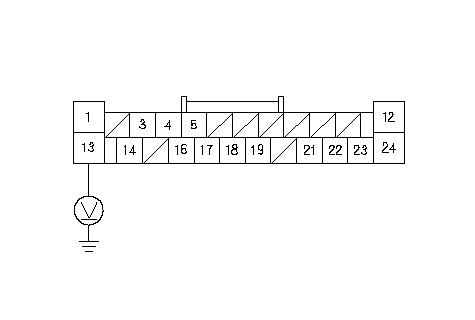

    1. Не выключая фары, измерьте напряжение между клеммой № 13 разъема А (24P) аудиоблока и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Проверьте качество соединений на разъеме А (24P) аудиоблока. Если все соединения исправны, замените аудиоблок заведомо исправным и повторите проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленный аудиоблок. ■
    НЕТ -
    Устраните разрыв провода между блоком реле/предохранителей под панелью приборов со стороны пассажира и аудиоблоком.■
