    • Поиск неисправностей по признаку в аудиосистеме - не выключается питание аудиоблока

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Выключатель питания аудиоблока не включается
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    • Проверьте послезаводские аксессуары, подключенные в гнезда питания аксессуаров автомобиля.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Выключите питание или поверните ключ в замке зажигания в положение LOCK (0), чтобы проверить, выключается ли аудиоблок.
    Аудиоблок выключается?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Замените аудиоблок:■
    1. Нажмите выключатель питания, затем поверните замок в положение LOCK (0).
    Аудиоблок выключается?
    ДА -
    Система исправна.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Снимите аудиоблок с системой навигации , без системы навигации. Отсоедините разъем А (24Р) аудиоблока.
      ПРИМЕЧАНИЕ: Извлеките все диски перед отсоединением аудиоблока и устройства смены компакт-дисков для предотвращения повреждений механизма загрузки проигрывателя.

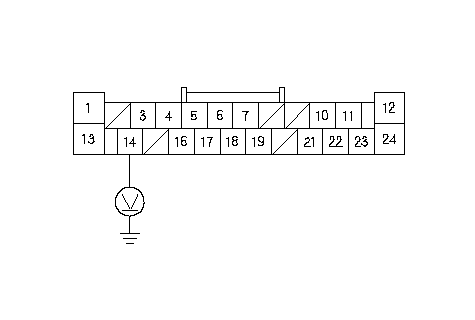

    1. Измерьте напряжение между клеммой № 14 разъема A (24Р) аудиоблока и "массой" кузова.
    Есть ли напряжение в аккумуляторной батарее?
    ДА -
    Проверьте, нет ли короткого замыкания на силовой провод в проводе PUR.■
    НЕТ -
    Замените аудиоблок заведомо исправным с системой навигации , без системы навигации, и повторите проверку. Если признак/ неисправность больше не появляется, замените изначально установленный аудиоблок с системой навигации , без системы навигации. ■
