Поиск неисправностей аудиосистемы по признакам - плохой прием AM или FM радиоволн или помехи (с аудиосистемой высокого класса)

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Плохой прием радиостанций AM/FM или помехи (с аудиосистемой высокого класса)

ПРИМЕЧАНИЕ:

Сначала проверьте состояние аккумулятора.
Проверьте надежность контактов и крепления клемм разъемов.
Проверьте прием радиосигнала на открытом месте. Плохой радиоприем и помехи могут быть вызваны следующими причинами:
Радиостанция находится очень далеко.
Неблагоприятные атмосферные условия.
Послезаводское тонирование стекол.
Поблизости расположены высокие здания, горы или высоковольтные линии передач.

Включите зажигание, повернув ключ в положение ON (II).

Проверьте, остается ли качество приема сигнала и уровень помех такими же в разных местах.

Качество приема сигнала и уровень помех остались теми же?

ДА	-	Перейдите к Этап 3 .
НЕТ	-	Многолучевая интерференция или слабый сигнал от станции. Система исправна.■

Проверьте качество приема сигнала и уровень помех при включенном двигателе.

Шум (постоянный или свистящий) появляется только при работающем двигателе?

ДА	-	Проверьте соединения проводов "массы" антенны и радио. Если соединения исправны, проверьте системы электроснабжения и зажигания.■
НЕТ	-	Перейдите к Этап 4 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

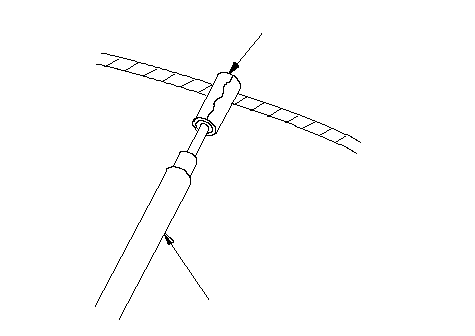

Наверните на наконечник (В) провода тестера алюминиевую фольгу (А), как показано на рисунке.

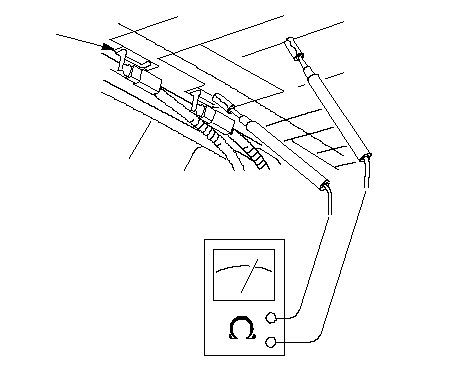

Проверьте неразрывность цепи, соединив один щуп тестера с клеммой оконной антенны (А), затем переместите другой щуп вдоль проводов антенны (для приема АМ) или проводов обогревателя (для приема FМ).

Цепь непрерывна во всех участках антенны?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Почините провод оконной антенны. Перейдите к ремонту антенны AM/FM. ■

Отсоедините 3Р разъем антенны AM/FM.

Включите зажигание, повернув ключ в положение ON (II).

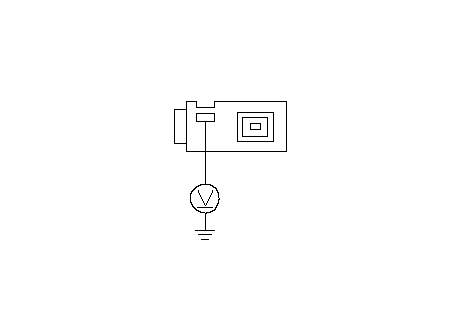

Измерьте напряжение между клеммой № 3 3P разъема антенны AM/FM и «массой» кузова.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 15 .
НЕТ	-	Перейдите к Этап 10 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Снимите блок аудиосистемы.

Разъем E (5P) блока аудиосистемы отсоединен.

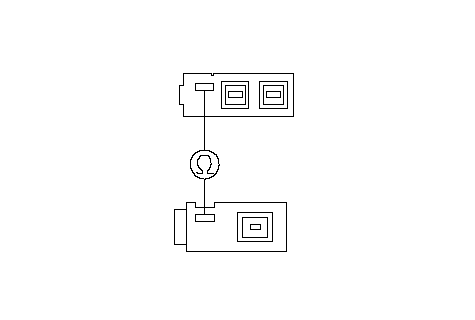

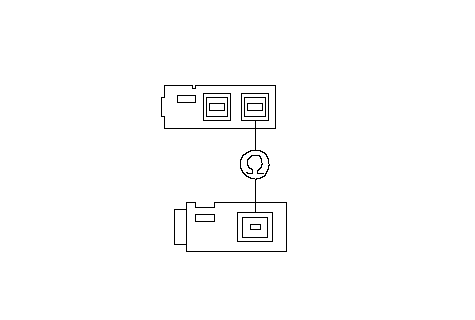

Проверьте непрерывность соединения между клеммой № 5 разъема Е (5P) аудиоблока и клеммой № 3 разъема 3Р антенны AM/FM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 14 .
НЕТ	-	Устраните разрыв провода между аудиоблоком и антенной AM/FM. Также проверьте разъем штекера/дополнительного штекера антенны AM/FM.■

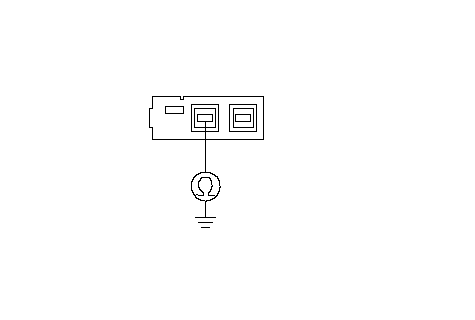

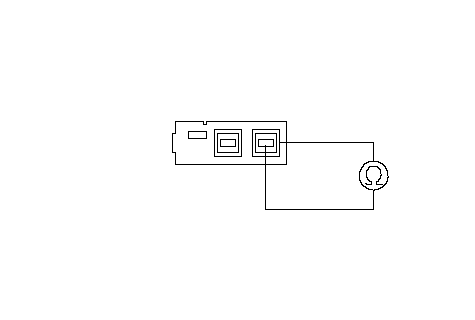

Проверьте непрерывность соединения между клеммой № 5 разъема Е (5P) аудиоблока и «массой» кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание на "массу" провода между аудиоблоком и антенной AM/FM.■
НЕТ	-	Замените блок аудиосистемы. ■

Снимите блок аудиосистемы.

Разъем E (5P) блока аудиосистемы отсоединен.

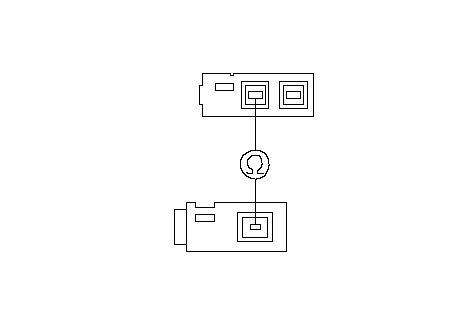

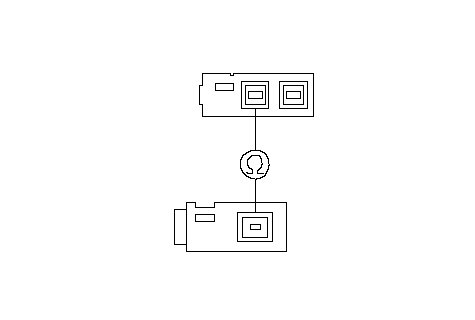

Проверьте непрерывность соединения между клеммой № 3 разъема Е (5P) аудиоблока и клеммой № 1 разъема 3P антенны AM/FM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Замените штекер/ дополнительный штекер антенны AM/FM.■

Проверьте непрерывность соединения между клеммой № 1 разъема Е (5P) аудиоблока и «массой» кузова.

Непрерывно ли соединение?

ДА	-	Замените штекер/ дополнительный штекер антенны AM/FM.■
НЕТ	-	Перейдите к Этап 19 .

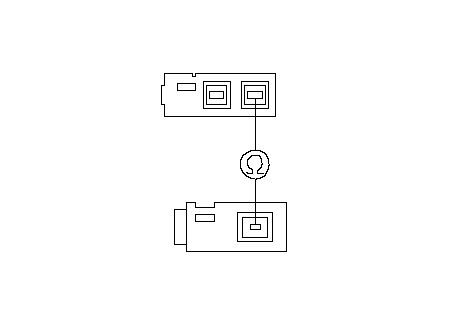

Проверьте непрерывность соединения между клеммой № 4 разъема Е (5P) аудиоблока и клеммой № 2 разъема 3Р антенны AM/FM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 20 .
НЕТ	-	Замените штекер/ дополнительный штекер антенны AM/FM.■

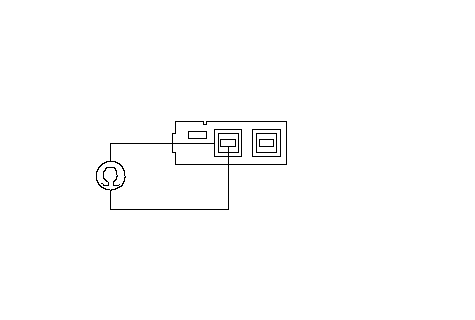

Проверьте неразрывность цепи между клеммами № 1 и № 2 разъема Е (5Р) (аудиосистема) аудиоблока.

Непрерывно ли соединение?

ДА	-	Замените штекер/ дополнительный штекер антенны AM/FM.■
НЕТ	-	Перейдите к Этап 21 .

Проверьте непрерывность соединения между клеммой № 1 разъема Е (5P) аудиоблока и клеммой № 1 разъема 3Р антенны AM/FM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 22 .
НЕТ	-	Замените штекер/ дополнительный штекер антенны AM/FM.■

Проверьте непрерывность соединения между клеммой № 1 разъема Е (5P) аудиоблока и «массой» кузова.

Непрерывно ли соединение?

ДА	-	Замените штекер/ дополнительный штекер антенны AM/FM.■
НЕТ	-	Перейдите к Этап 23 .

Проверьте непрерывность соединения между клеммой № 2 разъема Е (5P) аудиоблока и клеммой № 2 разъема 3Р антенны AM/FM.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Замените штекер/ дополнительный штекер антенны AM/FM.■

Проверьте неразрывность цепи между клеммами № 1 и № 2 разъема Е (5Р) аудиоблока.

Непрерывно ли соединение?

ДА	-	Замените штекер/ дополнительный штекер антенны AM/FM.■
НЕТ	-	Замените антенну AM/FM и повторите проверку. Если качество приема сигнала остается слабым, замените аудиоблок. ■
