Снятие/установка комбинированного переключателя адаптивного круиз-контроля (ACC) и переключателя дистанции/LKAS
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-
Снимите крышки (А) с рулевого колеса.
|
A
A
}
|
-

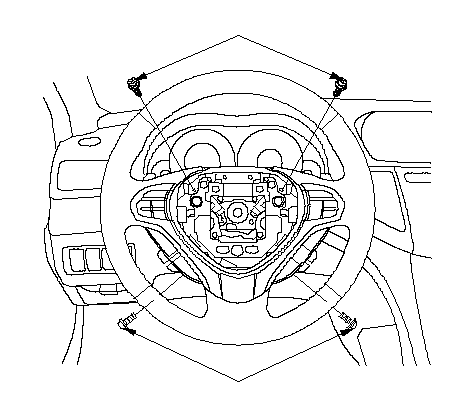

Снимите винты (А) с рулевого колеса.
|
A
A
}
|
-
Отсоедините разъем 12Р (А) комбинированного переключателя ACC и разъем (В) 12Р переключателя дистанционного управления аудиосистемой.
-
Отцепите крюк (С) и тяните штифты (D) потянув рулевое колесо, затем отсоедините разъем 7Р (Е) переключателя дистанции/LKAS OFF и разъем 7Р (F) переключателя HFT.
|
A
D
E
B
C
F
}
|
-
Открутите винты, затем снимите переключатель дистанции/LKAS (A) с обивки рулевого колеса (В).
|
A
B
}
|
-
Открутите винты, затем отцепите крюки, снимите комбинированный переключатель АСС (А) с обивки рулевого колеса (В).
-
Устанавливайте комбинированный переключатель ACC, выполняя операции в порядке, обратном снятию.
|
A
B
}
|
