Проверка работа обогревателя заднего стекла

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

ПРИМЕЧАНИЕ:

Перед тестированием проверьте предохранитель № 4 (40A) в блоке предохранителей/реле в моторном отделении и предохранитель № 16 (7,5 A) в блоке предохранителей/реле под панелью приборов со стороны водителя.
Будьте осторожны, чтобы не повредить сетку обогревателя заднего стекла щупом тестера.

Поверните ключ зажигания в положение ON (II), затем включите обогреватель заднего стекла.

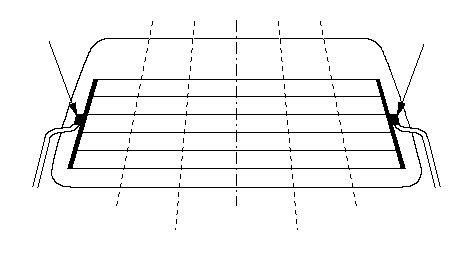

Измерьте напряжение между положительной клеммой (А) и "массой" кузова. Должно быть напряжение аккумулятора.

Если напряжения нет, проверьте:

-	Неисправно реле обогревателя заднего стекла.
-	Неисправен блок управления отопителем или блок климат-контроля.
-	Неисправен конденсатор.
-	Нет ли разрыва проводе GRN, идущем к положительной клемме?

Если напряжение есть, перейдите к Этап 3 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Присоедините колодку с отрицательной клеммой (В) к обогревателю заднего стекла.

Проверьте непрерывность соединения между отрицательной клеммой и "массой" кузова. Соединение должно быть.

Если непрерывности нет, проверьте наличие разрыва в проводе BLK или плохого контакта с "массой" в точке (G801). Если соединение есть, перейдите к Этап 6 .

Присоедините колодку с отрицательной клеммой к обогревателю заднего стекла.

Поверните ключ зажигания в положение ON (II), затем включите обогреватель заднего стекла.

Соедините наконечник положительного провода вольтметра с точками каждого провода обогревателя, а наконечник отрицательного провода - с отрицательной клеммой обогревателя.

Если напряжение соответствует нормированным значениям, проводник обогревателя исправен.
Если напряжение не соответствует нормированному, проведите ремонт проводника обогревателя.

-	Если оно в какой-нибудь точке выше нормированного значения, в отрицательной половине проводника имеется обрыв.
-	Если оно в какой-нибудь точке меньше нормированного значения, обрыв имеется в положительной половине проводника.
