    • Поиск неисправностей в цепях силового провода и "массы" управления отопителем

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    1. Проверьте предохранитель № 16 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    1. Отсоедините разъем А (28P) блока управления обогревателем.
    1. Включите зажигание, повернув ключ в положение ON (II).

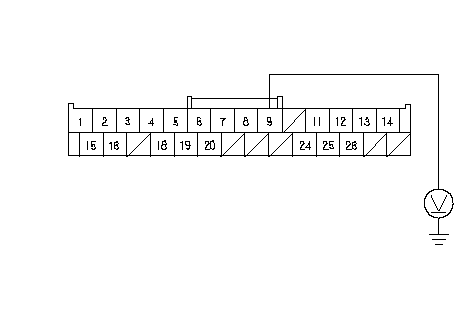

    1. Измерьте напряжение между клеммой № 9 28Р разъема А блока управления отопителем и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Ликвидируйте разрыв в проводе между предохранителем № 16 (7,5 A) блока предохранителей и реле, расположенного под панелью приборов со стороны водителя, и блоком управления отопителем.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем В (12Р) блока управления обогревателем.

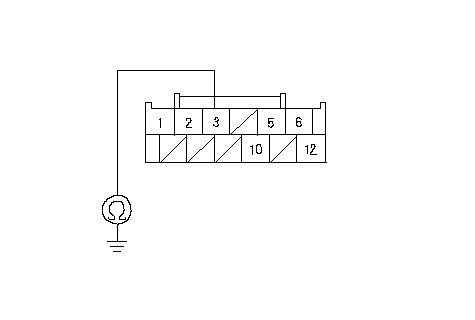

    1. Проверьте непрерывность соединения между клеммой № 3 разъема В (12Р) блока управления отопителем и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Проверьте качество присоединения проводов или контактов в разъеме В (12Р) блока управления отопителем. Если все соединения в порядке, замените блок управления обогревателем заведомо исправным и проведите повторную проверку. Если признак/индикация не пропали, замените блок управления отопителем заведомо исправным и проведите повторную проверку.■
    НЕТ -
    Ликвидируйте разрыв провода между панелью управления обогревателем и "массой" кузова. Если провод исправен, проверьте надежность контакта с "массой" в точке G401.■
