    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    1. Отсоедините разъем А (28Р) блока климат-контроля и разъем 12Р блока центрального дисплея.

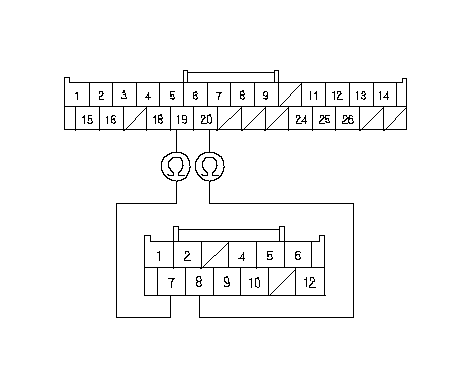

    1. Проверьте непрерывность соединения между следующими клеммами разъема А (28Р) разъема блока управления отопителем и разъема 12Р блока центрального дисплея.
      28P:
      12P:
      № 19
      № 7
      № 20
      № 8

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Устраните разрыв в проводе между разъемом А 28Р блока управления отопителем и разъемом 12Р блока центрального дисплея.■

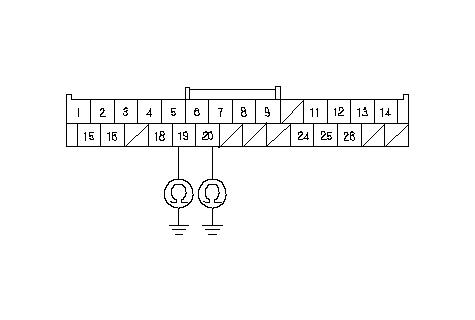

    1. Проверьте непрерывность соединения между "массой" кузова и клеммами № 19 и № 20 разъема А (28Р) блока управления отопителем по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание на "массу" в проводе между разъемом А 28Р блока управления отопителем и разъемом 12Р блока центрального дисплея.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Присоедините разъем А (28P) блока управления отопителем.
    1. Соедините клеммы № 7 и № 8 12Р разъема блока центрального дисплея с помощью провода-перемычки.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Нажмите и удерживайте кнопки DEF и OFF.
    Световой индикатор кнопки DEF мигает?
    ДА -
    НЕТ -
