    • Поиск неисправностей в цепях силового провода и "массы" климат-контроля

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    1. Проверьте предохранитель № 16 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените предохранитель и заново проверьте систему. Если предохранитель перегорает снова, проверьте, нет ли замыкания в цепи предохранителя № 16 (7,5 A).■
    1. Отсоедините разъем А (28P) блока климат-контроля.
    1. Включите зажигание, повернув ключ в положение ON (II).

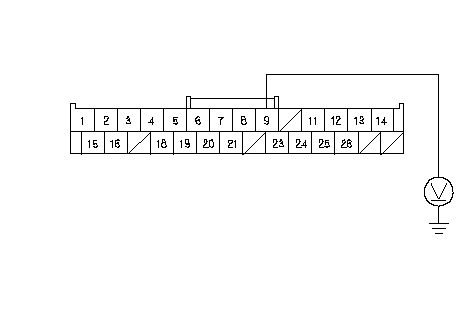

    1. Измерьте напряжение между клеммой № 9 28P разъема блока климат-контроля и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Ликвидируйте разрыв в проводе между предохранителем № 16 (7,5 A) блока предохранителей и реле, расположенного под панелью приборов со стороны водителя, и блоком климат-контроля.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем В (12Р) блока климат-контроля.

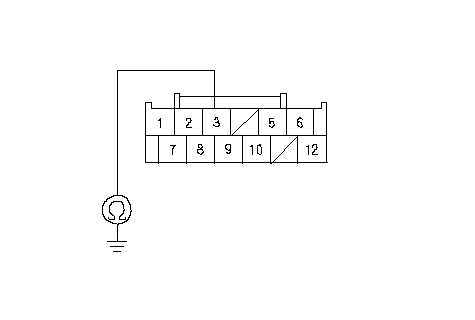

    1. Проверьте непрерывность соединения между клеммой № 3 разъема В (12Р) блока климат-контроля и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Проверьте качество присоединения проводов или контактов в разъеме В (12Р) блока климат-контроля. Если соединения исправны, замените блок климат-контроля заведомо исправным, проведите повторную проверку.■
    НЕТ -
    Ликвидируйте разрыв проводе между блоком климат-контроля и "массой". Если провод в порядке, проверьте качество контакта с "массой" в точке G401, с навигацией, без навигации. ■
