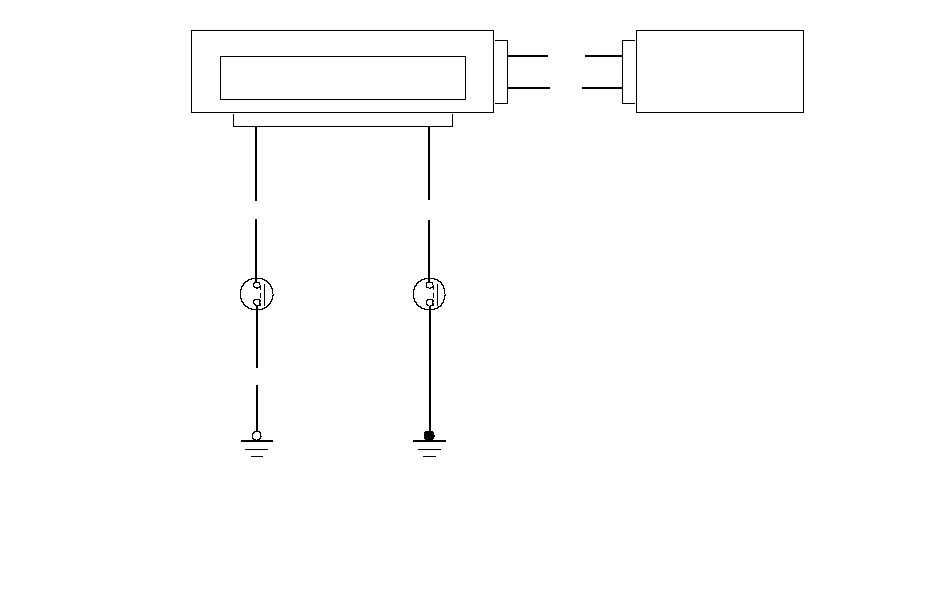

Электрическая схема индикатора тормозной системы

ИНДИКАТОР ТОРМОЗНОЙ СИСТЕМЫ

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ УПРАВЛЕНИЯ ИНДИКАТОРОМ

32

RED

WHT

22

21

БЛОК
УПРАВЛЕНИЯ
МОДУЛЯТОРОМ
VSA (ИНДИКАТОР EBD)

31

2

1

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ
ЗАМКНУТ: Поплавок в ни
жнем положении
ОТКРЫТ: Поплавок в
верхнем положении

ДАТЧИК СТОЯНОЧНОГО ТОРМОЗА
ЗАМКНУТ: Стояночный тормоз применен
ОТКРЫТО: Стояночный тормоз отпущен

LT GRN

G302^*1
G201^*2

BLK

GRN

1

^*1: Автомобили с ЛРК
^*2: Автомобиль с ПРК
